xTrace moduly pro práci s univerzální strukturou - dokumentace

ChangeLog

Datum	Kdo	Notes
13.1.2022	MG	První verze docky

Smyslem tohoto dokumentu je vysvětlení modulů pro zpracování dat z externího parseru. Tuto funkcionalitu zajišťují dva moduly UNIVERSAL PARSER a UNIVERSAL SAVEPROCESSDATA.

UNIVERSAL PARSER

Modul, který čeká na soubory od externího parseru a stará se o jejich zpracování.

Parametry

Název	Popis	Implicitní hodnota
CheckProgramName	Parametr udávající zda se má kontrolovat program.	false
ktgParamProgName	Jméno,typ katalogového parametru ve kterém se nachází jméno programu.	Hlavní Program,GMS
ktgParamNumOfRows	Jméno,typ katalogového parametru ve kterém se nachází počet řádků na panelu.	PanelRows,PRODUCT
ktgParamNumOfColumns	Jméno,typ katalogového parametru ve kterém se nachází počet sloupců na panelu.	PanelColumns,PRODUCT
ktgParamTesterPcbDirection	Jméno,typ katalogového parametru ve kterém se nachází pořadí desek na panelu vůči pořadí při testování pro přiřazení správných hodnot jednotlivým deskám.	TesterPCBDirection,GMS
ErrorOnCannotWriteToConfigFile	Má se zastavit práce v případě nemožnosti zápisu do konfiguračního souboru?	false
ConfigFilePath	Cesta na které se nachází konfigurační soubor.	""
ConfigFileName	Jméno konfiguračního souboru včetně přípony.	xtraceConfig.csv

Popis funkcionality

Modul vezme data z příchozího souboru a pokusí se je deserializovat do univerzální struktury. V případě neúspěchu je na tuto skutečnost upozorněn operátor a soubor je zazálohován do neúspěšně zpracovaných souborů. Pokud tato desirializace dopadne úspěšně tak se přejde ke kontrole předaných dat. Nejprve dochází ke kontrole hodnoty IsError, která značí zda byl soubor Externím parserem zpracován v pořádku. Dále je kontrolována položka MainBarcode, pokud je prázdná tak to znamená že v datech od stroje se nenacházel žádný barcode a bez něj nemůžeme jednoznačně určit ke kterému dílu daný soubor patří (v realitě by nemělo vůbec nastávat). Dále dochází k volitelné kontrole jména programu (její provedení se nastavuje přes parametr). Poté se zkontroluje zda byly předány nějaké informace o dílech (pokud by nebyly předány, tak by neměla dopadnout již kontrola na MainBarcode). Nakonec se objekt s daty uloží do ProcessContextu a podle toho zda se předaná data týkají Panelového dílu pokračuje postup ve skriptu. Pokud byl předán panel, tak vezmeme MainBarcode a pomocí SetNextData jej přepošleme modulu PARTSTART, který se nachází na stejném levelu jako tento modul, aby se pokusil nastartovat daný díl. Pokud se ale nejedná o panelový díl, tak se provede UpLevel, s tím že o nastartování jednotlivých dílů se postará modul UNIVERSAL SAVEPROCESSDATA.

UNIVERSAL SAVEPROCESSDATA

Modul, který ukládá procesní data k jednotlivým dílům. Pokud odstane více nepanelových dílů, tak zodpovídá za jejich nastartování.

Parametry

Název	Popis	Implicitní hodnota
DefaultDivrgBarcode	Barkód chyby, která se zapíše v případě chyby, která není nalezena v databázi.	F00001
ResizedImagePercents	Hodnota udávající na kolik procent původního obrázku se má upravit obrázek.	100
OK_MS_Status	Hodnota udávající jaký status se nastaví dílu při OK testu dílu na pracovišti.	1
NG_MS_Status	Hodnota udávající jaký status se nastaví dílu při NG testu dílu na pracovišti.	9
ProcessDataSaveType	Parametr určuje k jakému dílu se budou ukládat procesní data. Možné hodnoty MainPart, Pcbs, případně MainPart or Pcbs	MainPart

Popis funkcionality

Modul si vyzvedne data z process contextu. Jeho logika dále pokračuje podle toho zda se jedná o panel či jeden nepanelový díl (1), protože pro tyto sutuace je logika zpracování stejná, nebo se jedná o více nepanelových dílů (2). V případě (1) proběhne kontrola na to zda je nějaký díl nastartovaný, pokud ano tak se poravná nastartované sériové číslo se sériovým číslem z univerzální struktury. Pokud je podmínka vyhodnocena úspěšně, tak se zavolají funkce pro zápis chyb, uložení procesních dat a nastavení správného Machine Statusu (MS). V případě (2) se pro každý jednotlivý díl zavolají funkce DOPart.PartExistsCheck a Part.CheckPartBarcode, pokud dopadnou úspěchem tak je díl nastartován, jsou k němu uloženy jeho chyby, zapsána procesní data a nastaven správný MS.

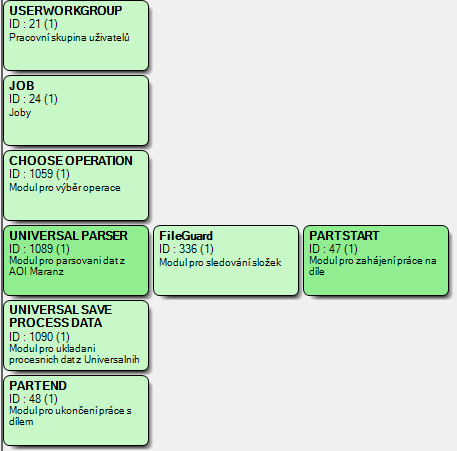

Ukázka defaultního skriptu
