SMTJukiParser

Označení modulu	SMTJukiParser
Kategorie modulu	Script modules -> Other
Popis modulu	Modul pro parsovaní dat z SMT JUKI

Parametry

Název	Popis	Default
DefaultFilePath	Výchozí složka, kde jsou uloženy programy JUKI. Složka obsahuje podsložky podle kodu zakaznika a tam budeme hledat program.	\172.22.19.197\Data
ProgramNameKatalogParam	Název katalogového parametru v GMS postupu, kde je název programu, který se má otevřít.	Hlavní program
SaveResults	Jestli se maji nactena osazovaci data ulozit do databaze	True
DefaultFileResultPath	Výchozí složka, kde jsou uloženy vysledky programu JUKI.	\172.22.19.197\Data
MachineList	Nastavení složení linky SMT. Čárkou oddělené název stroje=číslo stroje	FX-3RA=15,2055RL=5,2060RL=02
CompareWithBom	Jestli se mají načtená osazovací data porovnat s kusovníkem	False

Jak to funguje

• Po načtení materiálu z definice kusovníku modulem BOM_ITEM, si modul SMTJukiParser načte název osazovacího programu z GMS operace z katalogového parametru podle hodnoty parametru ProgramNameKatalogParam (viz. návod Jak se dostat ke GMS)a provede následující kontroly.
  1. Je v katalogovém parametru GMS (název parametru v parametru modulu ProgramNameKatalogParam) nějaká hodnota a. Pokud není, tak se zaloguje chybová hláška „Program pro JUKI není na operaci postupu nastavený.“
  2. Je na složené cestě z parametru modulu DefaultFilePath a názvu programu z GMS soubor a. Pokud není, tak se zaloguje chybová hláška „Program pro JUKI {cesta k soburou} nebyl nalezen“
  3. Pokus o otevření samotného dokumentu, převedení dokumentu v paměti aplikace na XML a načtení čtyř segmentů .iss. Pozn. konkrétně se jedná o header data (=konfiguraci linky), core data, model data a production data a. Pokud se nepodaří, tak se zaloguje chybová hláška „Program pro JUKI {cesta k souboru} se nepodařilo načíst.“
• Po úspěšném ověření výše popsaných kontrol se .iss začne zpracovávat a propisovat data o požadovaných slotech do původně načteného kusovníku modulem BOM_ITEM.

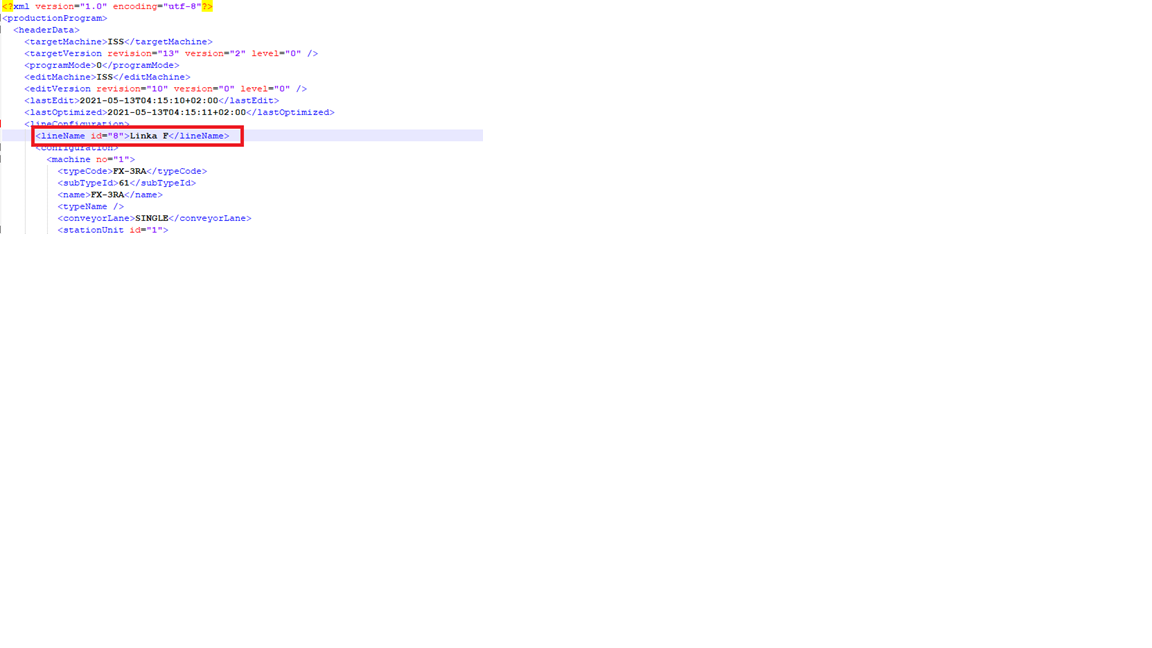

• Nejprve podle názvu linky a čísel strojů v .iss určí strany strojů.

• SMTJukiParser si uloží načtený kusovník do paměti a smaže původní kolekci materiálu načteného kusovníku a postupně jej začne vracet doplněný o sloty následným způsobem.
• Pokud je materiál typu Pasta, tak jej vrátí bez doplňování slotu
• Pokud je materiál v .iss na stejné nebo podobné referenci jako v kusovníku
  1. Reference z kusovníku se rovná referenci v .iss – např. R1 = R1
  2. Reference z kusovníku se rovná referenci v .iss s podtržítkem – např. R1=R1_XY
  3. Reference z kusovníku se rovná referenci v .iss s mezerou – např. R1=R1 XY

• Pokud žádný z předchozích bodů není splněn, tak se zaloguje chybová hláška „Součástka {kód materiálu} na #ref: {reference z kusovníku} je v kusovníku, ale není v programu!}“ k materiálu doplní slot ve znění: • Číslo stroje: --- • Strana stroje: --- • Slot: ---

• Ze seznamu načtených strojů z .iss se pokusí najít ještě nepoužitý slot pro takový materiál a přiřadit jej. Pokud takový nenajde, tak vyhledá již použitý slot a přiřadí jej. Pokud nenajde ani použitý slot, tak se zaloguje chybová hláška „Pro součástku {název součástky} nebyl nalezen v programu slot“ a doplní slot ve zněni (Číslo stroje: ---, strana stroje: ---, slot: ---).

• Až se výše zmíněným způsobem projde celý načtený kusovník, tak xTrace zkontroluje, za už použil a přiřadil všechny definované sloty v .iis. Pokud jsou ještě stále v .iss „nepoužité“ sloty, tak se zkontroluje, zda takový kód materiálu je v definici kusovníku. Pokud ano, vezme kód materiálu z .iss a daný nepoužitý slot a přidá se na referenční pozici #FANTOMAS#. Pokud není takový materiál v definici kusovníku, tak se zaloguje chybová hláška „Součástka {kód materiálu} na #slot: {nepoužitý slot z .iss} je v programu, ale není v kusovníku!“
• Pokud se vyskytla jakákoli chyba z výše zmíněných a je nastaven parametr modulu CompareWithBom na hodnotu TRUE, tak je operátorovi znemožněno načítání materiálu a provedení setupu a dále je informován o povaze chyby tímto způsobem.
