MOVETOREWORKEX
MOVE TO REWORK EX - Modul pro převod dílu do neshody
| Označení modulu | MOVETOREWORKEX |
|---|---|
| Kategorie modulu | Global Script Modules -> Part property |
| Popis modulu | Modul pro převod dílu do neshody. |
Slouží pro spuštění logiky zadání scrap cyklu a původce chyby, přímo na pracovišti
Tento modul není v základní logice pracoviště, je na požadavek zákazníka.
Původce - je to kde chyba vznikla a je zapsán i v rodném listu výrobku
Když tento modul doplníme do jednotlivých úrovní, operátor spustí tento typ logiky pomocí příkazového kódu C0024 - Příkaz pro aktivaci scrap cyklu
Parametry
| Název | Popis | Default |
|---|---|---|
| OnFailGS | Hodnota statusu VS (vizuální kontrola) při převedu do neshody/scrapu. | 9 |
| ActivateForOnePartOnly | Je-li true, pak se po převodu jednoho dílu program přepne do normálního cyklu. Jinak se čeká na načtení ukončovacího kódu. | True |
| MustSelectFail | Je-li true, pak operátor musí zadat kód chyby. Jinak se zapíše chyba zadaná parametrem 'OnVisualCheckFailCode' | True |
| MustSelectPosition | Je-li true, pak operátor musí zadat pozici chyby. | False |
| OnVisualCheckFailCode | Defaultní chyba při převodu dílu do neshody. | F00006 |
| MoveToReworkSysMsgID | ID systémové správy při čekání na identifikátor dílu. | 289 |
| StartPartOnly | Je-li true, pak se díl jen nastartuje a nastaví se VS na hodnotu definovanou v parametru OnFailGS. | False |
| MustSelectCauserPlace | Je-li true, pak operátor musí zadat kód pracoviště původce chyby. | True |
| LoadAllCausers | Je-li true, pak se budou brát v úvahu všechy Places. Když False budou se beát jenom projené s tímhle pracovištěm. | True |
| ActivationKey | Klávesa kterou se aktivuje scrap cyklus. Formát je enum Keys | NumPad1 |
| MoveToReworkMessage | Kód systémové zprávy při čekání na identifikátor dílu. | MOVETOREWORK_WaitSN |

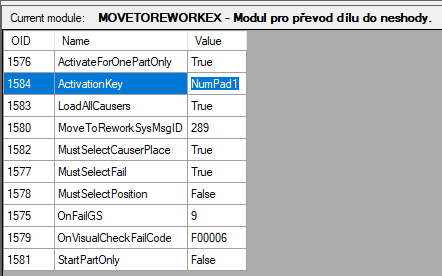

| V parametrech modulu: | ||
| * Každý parametr má po jeho označení, vysvětleno na co se nastavuje |
parametrem OnFailGS je defaultně nastavena hodnota 9 - díl ve scrap cyklu bude ve stavu NESHODA, pokud je zde hodnota 5 - díl ve scrap cyklu, se stavem SCRAP. Takovýto díl se nedá již reworkovat a opravit.
Logika pracoviště vypadá například následovně:
-
Operátor sesnímá C0024
-
Sesnímá SN neshodného dílu
-
sesnímá kód vady (zde může v parametru MustSelectPosition = True nastavit, že operátor sesnímá i pozici vady)
-
sesnímá původce chyby - nasnímá zkrácený název pracoviště např. SE1, FO4D
-
logika se vrací na načtení SN dílu
