Plány údržby

1. Nastavení na webovém rozhraní xTrace

Nastavení – procesy výroby – plány údržby

  1. V číselníku plány údržby, v nástrojové liště novým záznamem vytvoříte plán údržby

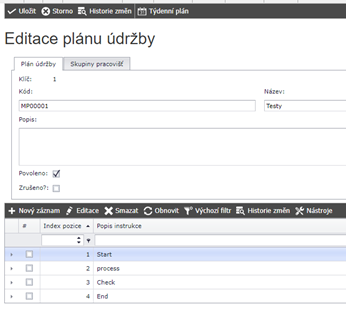

  2. V Editaci plánu údržby
    1. V záložce skupiny pracovišť – přiřadím pracoviště na tento plán údržby
    2. Vytvořím instrukce plánu údržby

  1. Zaplánuju instrukce – můžete dvojím způsobem

První je zjednodušená varianta nastavení instrukcí na plán a to v nástrojové liště „týdený plán“

  1. Otevře se Vám nová záložka s řádky seznam instrukcí a sloupce jednotlivé dny v týdnu Po-Ne.

  2. Instrukce se nastavuje, kdy se má spustit a to buď na směnu, nebo denně v určitý čas, podle toho co zvolíte, se přemění i pole se zadáváním hodnot času (viz obrázek)

  1. Směna/denně – když není nastavena hodnota Minut před koncem směny/Honida 00:00, tak bude vyžadovat tuto instrukci v plánu údržby na vybraném pracovišti po přihlášení operátora.
  2. Pokud není zaškrtnuto pole Povoleno, daná instrukce není povolena pro tento editovaný plán údržby.

Druhou variantou nastavení instrukcí je u zavedených instrukcí, které jsme definovali v záložce Plán údržby.

  1. Spouštění instrukce zobrazíme rozbalovací šipkou u instrukce

Nezobrazuje se zde týdenní plán, který jsem si naplánovali, toto nastavení spuštění instrukce není v týdenním plánu, je zvláště pro instrukci

  1. Pokud chceme nastavit plán spuštění pro více instrukcí umožňuje nám to funkcionalita v Nástrojích u popisu instrukcí
  2. Novým záznamem na nástrojové liště spustíme okno pro Nový plán spuštění dané instrukce

  1. Kde si nastavíme:
    • metodu spouštění úlohy – kolikrát nebo jaký časový interval
    • Počet opakování – kolikrát se má daná instrukce v časovém intervalu opakovat
    • Datum spuštění – je kdy se má instrukce poprvé zaplánovat do plánu údržby na pracovišti, aby zde nebyl aktuální datum, kdy by se nastavované instrukce na pracovišti neprojevily ihned na pracovištích
    • Hodina: čas spuštění
    • Povoleno: povolení naplánované instrukce

2) Nastavení oprávnění uživatele plánovat údržbu a operátora (technika) povolit odblokování pracoviště při nezdařené instrukci v plánu údržby.

a) Systém – zabezpečení systému – zabezpečené akce

  1. Tyto akce jsou nastaveny administrátorům ke skupině (pro testování) poté si nastavíte tyto akce pro příslušné skupiny uživatelů

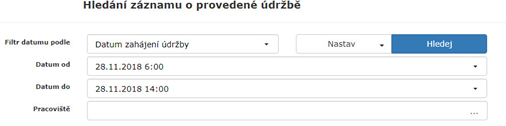

3)Filtr pro dohledání výstupní protokoly pro plány údržby

Nalezneme je v Dosledovatelnost – Plány údržby

4) Nastavení v xTrace Studiu

Modul Maintenance plan – nastavuje se v logice pod modul Userworkgroup spolu a poté do další úrovně vedle modulu JOB a PartStart

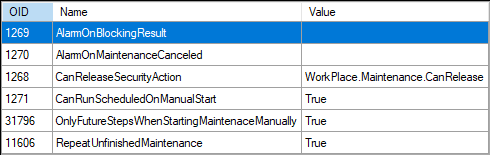

Parametry Modulu MaintenancePlan

  1. AlarmOnBlocingResult – kod alarmu, který se vyvolá po kroku údržby ukončeném blokujícím výsledkem. Defaultní nastavení ()
  2. AlarmOnMaintenanceCanceled – kód alarmu, který se vyvolá po přerušení údržby. Defaultní nastavení ().
  3. CanReleaseSecurityAction – zabezpečovací akce, pro kontrolu odblokování pracoviště. Pokud je prázdné nekontroluje se. Defaultní nastavení je WorkPlace.Maintenance.CanRelease
  4. CanRunScheduledOnManualStart – určuje, zda při manuálním spuštění plánu údržby se mají spouštět i naplánované kroky – True (ano)/ False (ne). Defaultní hodnota True
  5. OnlyFutureStepsWhenStartingMaintenanceManually - určuje, zda se při ručním vyvolání údržby mají použít všechny kroky údržby nebo pouze ty co jsou naplánované v budoucím čase aktuální směny. Defaultní hodnota True
  6. RepeatUnfinishedMaintenance - Opakovat neprovedené body kontroly z předchozí směny. Defaultní hodnota True

5) Chování na pracovišti

  1. Spustí se plán údržby automaticky na pracovišti v naplánovaný čas
  2. po přihlášení operátora
  3. Na pracovišti je Údržba: název instrukce – Po provedení úkonu načtete odpovídající kód výsledku
  4. Operátor má možnost načíst kódy výsledku instrukce:
    • MPSR001 – OK
    • MPSR002 – NOK, ale neblokuje pracoviště
    • MPSR003 – NOK závažné a blokuje pracoviště
    • MPSR004 - spustí body plánované údržby

Pracoviště v tomto kroku je blokováno a na pracovišti je zobrazeno

Oprávněný operátor má možnost pomocí příkazových kódů na pracoviště uvolnit výrobu, nebo přerušit údržbu a odblokovat pracoviště.

  1. C0051 – příkaz pro uvolnění plánu údržby (technikem)
  2. C0052 – příkaz pro přerušení plánu údržby
  3. C0053 – příkaz pro dokončení plánu údržby pro aktuální směnu

Pokud operátor načte tyto kódy v nesprávný krok logiky bude systém hlásit „neočekávaná data“

Pokud operátor přeruší plán údržby, pracoviště je blokováno a hlásí

„Pracoviště je blokováno! Na pracovišti nebyla poslední údržba dokončena. Přejete si ji nyní dokončit?

Pokud operátor odsouhlasí že ano – sesnímá příkazový kód C0101 – Ano, pokud ne kód C0102 - Ne

Spuštění plánu údržby manuálně operátorem na pracovišti, aniž by byla naplánována 1. Instrukce se na pracovišti vyvolá pomocí kódu plánu údržby MPxxxx 2. Bude vyžadovat i ukončení se stavem dokončených instrukcí (MPSR00x)

Použití příkazového kódu C0053 Při použití tohoto kódu se podle hodnoty parametru OnlyFutureStepsWhenStartingMaintenanceManually vyvolají buď pouze dosud nesplněné body údržby z aktuální směny tj. ty co jsou plánované v bodoucím čase, nebo všechny body plánované pro aktuální směnu.
