Komunikace http-api

Funkce HTTP-API

Slouží pouze jako komunikační rozhraní

Základní princip komunikace:

Strana klienta a strana serveru

Klient pošle větu> MES rozhodne, co s ní bude dělat
MES větu odešle do jádra.
Poté MES> odpoví na požadavek Klienta
Pokud Výsledek dopadl OK vrátí se hodnoty prázdné "" "". Pokud NOK přijde „error ; errorová zpráva“

Přiklad http-request věty:

xTrace Studio

Moduly HTTP-API a NVCZHTTP-API

Není pravidlem, že se pro NVI využívá vždy nvcz http-api modul, v některých skriptech je možné použít i http-api.

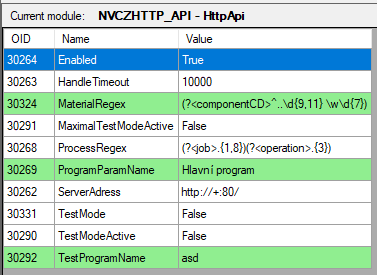

Obsah obrázku text, snímek obrazovky, zelenáPopis byl vytvořen automaticky

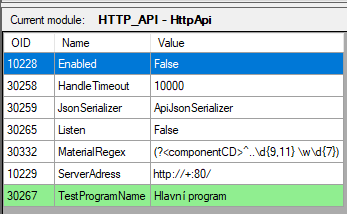

Obsah obrázku stůlPopis byl vytvořen automaticky

HandleTimeOUt – doba, kdy čeká modul na jádro. Pokud dojde k prodlevě Zaloguje se Request Timeout a může se stát, že dotaz nebyl zpracován.

ProcessRegex - pro hlavičku api/process

U GMS procesu výroby u jobu je katalogový parametr Hlavní program
- Po vybrání operace, jádro dotahuje tento parametr a předá jej HTTP-api
Server vezme výsledky a poskládá odpověď, kterou pošle klientovi
- Odpověď – číslo programu, odblokování a výsledek

Příklad: {"result": "", "text": "", "prog": "TEST_2030"}

U těchto modulů je důležitým parametrem ServerAdress, kde se definuje port pracoviště. Díky tomu můžeme do http-request věty určit na které pracoviště chceme větu poslat.

Příklad
url:http://172.22.17.185:1012/api/addtobox?wp=55130045&userid=2594&proc=10030814075&barcode=2116001877&boxid=Ku621281

Dalším je ProcessRegex, který definuje, jak má vypadat přijetí Jobu a operace. V http-request větě nese název proc. Podle nastavení modulu lze vidět, že vyžaduje zákaznický kód o počtu míst 1-8 a operaci o třech místech (Poslední 3 čísla jsou vždy operace). Pokud má operace dvoumístné číslo zapisuje se např. takto: 020.

Příklad
url:http://172.22.17.185:1012/api/addtobox?wp=55130045&userid=2594&proc=10030814075&barcode=2116001877&boxid=Ku621281

Složení http-request věty:

HTTP POST:

wp:?[Ovládací prvek]?userid:?[Ovládací prvek]?proc:?[Ovládací prvek]?barcode:?[Ovládací prvek]?name:?[Ovládací prvek]?value:?[Ovládací prvek]?

HTTP GET:

wp:?[Ovládací prvek]?userid:?[Ovládací prvek]?proc:?[Ovládací prvek]?barcode:?[Ovládací prvek]?name:?[Ovládací prvek]?value:?[Ovládací prvek]?

url:http://172.22.17.185:1012/api/addtobox?wp=55130045&userid=2594&proc=10030814075&barcode=2116001877&boxid=Ku621281

addtobox – url request pro uložení dílu do balení. (je více možností. Pokud by byl „process“ byl by to dotaz pro nastavení Jobu, „cantest“ pro přijetí SN na FCT testerech, „cantest_grp“ pro SN na splice, apod.)

wp=55130045 – parametr pro určení pracoviště (Place Code bez pomlčky)

userid=2594 – Číslo pracovníka z přihlašovacího kódu např. „Prac6842“

barcode=2116001877 - parametr pro určení SN (pozor na pracovišti pro kde se připojují díly je dotaz barcodes)

boxid=Ku621281 – parametr pro určení čísla balení (KuXXXXXX)

Komunikace

Zeptá se serveru, jestli pracovník s userid existuje a jestli může pracovat na daném pracovišti.
- Parametry:
  - wp (PlaceCode pracoviště)
  - userid (Číslo pracovníka z přihlašovacího kódu) např. „Prac6842“
Odpověď
- { "result": "", "text": "", "username": "Jméno a příjmění" } Příklad úspěšného přihlášení.
- { "result": "error-login", "text": "Operátor X nemá oprávnění pracovat na tomto pracovišti." } Příklad neúspěšného přihlášení.

Url request: process

Vybere výrobní objednávku a operaci
- Parametry:
  - Proc (Zákaznický kód jobu + operace na 3 místa)
Odpověď
- { "result": "", "text": "", "prog": "Název programu" } Příklad úspěšného načtení jobu.
- { "result": "error-unhandled", "text": "Neočekávaná data" } Příklad neúspěšného načtení jobu.

Url request: cantest

Ověří a nastartuje operaci se SN dílu.
- Parametry:
  - Barcode (SN dílu)
Odpověď
- { "result": "", "text": "" } Příklad úspěšného ověření dílu
- { "result": "error-part", "text": "Díl X patří na pracoviště X." } Příklad dílu, který patří na jiné pracoviště.

Url request: cantest_grp

Ověří a nastartuje operaci se SN dílů.
- Parametry:
  - Barcodes (SN dílů oddělených „!“ Kdy první SN je hlavní PCB a ostatní jsou připojované SN)
Odpověď
- { "result": "", "text": "" } Příklad úspěšného ověření dílů.
- { "result": "error-part", "text": "Připojované díly nelze použít" } Příklad dílů, který patří na jiné pracoviště.

Url request: PCBinfo

Ověří a nastartuje operaci s SN dílů. V odpovědi pošle stav všech dílů na panelu.
- Parametry:
  - Barcode (SN dílu)
Pořadí DPS odpovídá pořádí v jakém jsou zapsány do databáze. Záleží na vstupním pracovišti (většinou laser), v jakém pořádí čárové kódy DPS ukládá.
Příklad odpovědi s jedním badmarkem:
- { "result": "", text: "", data: [
- { "result": "", text: "", name: " SN DPS " },
- { "result": "skip", text: "badmark", name: "SN DPS" },
- { "result": "", text: "", name: " SN DPS " },
- { "result": "", text: "", name: " SN DPS " },
- ]
- }

Url request: result

Stroj pošle tímto requestem výsledek práce a MES tento zaznamená.

Parametry:
Barcode (SN dílu)
res (výsledek – když je prázdný je výsledek dílu OK, Když není prázdný je NOK výsledek)
* Info (Procesní data)

POST request od 172.22.19.50:51917 obsah: barcode=81007977&res=ERROR-MULTIPLE&
info=A-MV/TP60/U5_ON#9:1.6885370V(10.0,10.0)|A–MV/TP60/U5_B#9:0.4639662V(10.0,10.0)|
TESTRESULT#9:4.700000(10.0,10.0)|

Kód pozice Pozice DPS na panelu (Pokud chybí patří tato chyba k první DPS na panelu) Naměřená hodnota
Minimální tolerance
Maximální tolerance

Odpověď
- { "result": "", "text": "" } OK proces.
- { "result" error-test ", " Nebylo provedeno zahájení práce s dílem"" } NOK proces.

Url request: data

MES Modul Save Udata, kde se definuje, zda je parametr data čárovým kódem, nebo uživatelskými daty.
HousingBarcodeCodeDef – definice čárového kódu (z číselníku CodeDef)

Obsah obrázku stůlPopis byl vytvořen automaticky

Uloží uživatelská data
- Parametry:

Data (Udata)

Barcode (Čárový kód dílu, ke kterému se mají data uložit)

Příklad
POST request od 172.22.20.26:49489 obsah:wp=65796&userid=2579&proc=10034078160&barcode=71101408&data=LABEL%3D21053123585071101408 url:http://172.22.20.26:1000/api/data

Odpověď

{"result":"","text":""}

Url request: setdata

Uloží uživatelská data (stejně jako url request data jen s více parametry)
- Parametry:
  Name (Název uživatelských dat – Viz data modul Save Udata)

Value (Udata)

Barcode Čárový kód dílu, ke kterému se mají data uložit)

Odpověď

Odpověd odeslána: {"result":"","text":""}

Url request: addtobox

Předá díl do balení.
- Parametry:
  Barcode (SN dílu)
  Boxid (SN balení KuXXXXXX)
Odpověď
- { "result": "", "text": "" } OK proces.
- { "result"error-box"", "Nelze balit díl, který neprošel testem" } NOK proces.

Dávková výroba

V případě zpracování desek, které nemají čárový kód, se používá dávková výroba. V xTrace musí být takováto operace označena jako dávková v nastavení GMS u výrobní objednávky. U requestů cantest, pcbinfo a result je ignorován parametr barcode (na jeho obsahu nezáleží).

Standartní cyklus dílu

Login operátora.
Nastavení Job a operace.
SN start (Začátek práce na díle)
SN end (Konec práce na díle)
Balení.

Druhy pracovišť

THT2 Automat JCEE 2 (FCT)

Příklad http-request vět cyklu jednoho dílu:

Přihlášení operátora: GET request od 172.22.22.20:56658 obsah: url:http://172.22.17.185:1012/api/login?wp=55130045&userid=2594&qual=

Odpověď: Odpověď odeslána: {"result": "", "text": "", "username": "Marie Uhliarová"}, doba spojení: 00:00:00.1572555, start 12:25:39.39, konec: 12:25:39.39

Načtení Jobu: GET request od 172.22.22.20:56658 obsah: url:http://172.22.17.185:1012/api/process?wp=55130045&userid=2594&proc=10030814075

Odpověď: Odpověď odeslána: {"result": "", "text": "", "prog": "TEST_2030"}, doba spojení: 00:00:00.6593667, start 12:25:47.47, konec: 12:25:48.48

Načtení SN dílu: GET request od 172.22.22.20:56658 obsah: url:http://172.22.17.185:1012/api/cantest?wp=55130045&userid=2594&proc=10030814075&barcode=2116001969

Odpověď: Odpověď odeslána: {"result": "", "text": ""}, doba spojení: 00:00:00.1018546, start 12:25:55.55, konec: 12:25:55.55

Dokončení práce s dílem: GET request od 172.22.22.20:56658 obsah: url:http://172.22.17.185:1012/api/result?wp=55130045&userid=2594&proc=10030814075&barcode=2116001969&res=&info=

Odpověď: Odpověď odeslána: {"result": "", "text": ""}, doba spojení: 00:00:00.0444665, start 12:26:18.18, konec: 12:26:18.18

Balení: GET request od 172.22.22.20:56658 obsah: url:http://172.22.17.185:1012/api/addtobox?wp=55130045&userid=2594&proc=10030814075&barcode=2116001969&boxid=Ku621281

Odpověď: Odpověď odeslána: {"result": "", "text": ""}, doba spojení: 00:00:00.0570085, start 12:26:22.22, konec: 12:26:22.22

THT1 FCT U-Shin Test

Příklad http-request vět cyklu jednoho dílu:

Login:

GET request od 172.22.20.26:49660 obsah: url:http://172.22.20.26:1000/api/login?wp=55130006&userid=Prac2565

Odpověď odeslána: {"username":"Lucie Novotná","result":"","text":""}, doba spojení: 00:00:00.0083495, start 06:54:31.31, konec: 06:54:31.31

Načtení jobu: GET request od 172.22.20.26:49665 obsah: url:http://172.22.20.26:1000/api/process?wp=65796&userid=Prac2565&proc=10034079160

Odpověď odeslána: {"prog":"JLR_LEADFREE","released":true,"result":"","text":""}, doba spojení: 00:00:02.3712350, start 06:55:00.00, konec: 06:55:02.02Načtení SN dílu:

Načtení SN: GET request od 172.22.20.26:49665 obsah: url:http://172.22.20.26:1000/api/pcbinfo?wp=65796&userid=Prac2565&proc=10034079160&barcode=71063665

Odpověď odeslána: {"result":"","text":""}, doba spojení: 00:00:00.1138538, start 06:55:24.24, konec: 06:55:24.24

Ukončení práce s dílem. POST request od 172.22.20.26:49665 obsah:wp=65796&userid=Prac2565&proc=10034079160&barcode=71063665&res=&info= url:http://172.22.20.26:1000/api/result

Odpověď Odpověď odeslána: {"result":"","text":""}, doba spojení: 00:00:00.0705240, start 06:55:45.45, konec: 06:55:45.45

THT1 ICT-TRI INLINE

Příklad http-request vět cyklu jednoho dílu:

Login: GET request od 172.22.19.50:49922 obsah: url:http://172.22.19.112:1001/api/login?wp=55130008&userid=2312&qual=

Odpověď odeslána: {"username":"Zdeněk Skuhrovec","result":"","text":""}, doba spojení: 00:00:00.4420764, start 22:57:57.57, konec: 22:57:57.57

Načtení jobu: GET request od 172.22.19.50:49924 obsah: url:http://172.22.19.112:1001/api/process?wp=55130008&userid=2312&proc=10056422070

Odpověď odeslána: {"result":"","text":""}

Načtení SN: GET request od 172.22.19.50:49925 obsah: url:http://172.22.19.112:1001/api/cantest?wp=55130008&userid=2312&proc=10056422070&barcode=%25BG44722

Odpověď odeslána: {"result":"","text":""}

Potvrzení dílu: POST request od 172.22.19.50:49926 obsah:wp=55130008&userid=2312&proc=10056422070&barcode=%25BG44722&res=&info=&timeout=10000 url:http://172.22.19.112:1001/api/result

Odpověď odeslána: {"result":"","text":""}, doba spojení: 00:00:00.0467493, start 23:10:32.32, konec: 23:10:32.32

THT2 Splice karusel

Příklad http-request vět cyklu jednoho dílu:

Login:

GET request od 172.22.22.11:49237 obsah: url:http://172.22.17.185:1013/api/login?wp=55130051&userid=2688&qual=eltesthala

Odpověď odeslána: {"result": "", "text": "", "username": "Anna Bartošová"}, doba spojení: 00:00:00.0297553, start 15:10:42.42, konec: 15:10:42.42

Načtení jobu:

GET request od 172.22.22.11:62576 obsah: url:http://172.22.17.185:1013/api/process?wp=55130051&userid=2688&proc=10029690020

Odpověď odeslána: {"result": "", "text": "", "prog": "SPLICE_9910"}, doba spojení: 00:00:00.3079268, start 20:35:34.34, konec: 20:35:34.34

Načtení SN:

GET request od 172.22.22.11:62643 obsah: url:http://172.22.17.185:1013/api/cantest_grp?wp=55130051&userid=2688&proc=10029690020&barcodes=2114101903!2113704766!2113707140

Odpověd odeslána: {"result": "", "text": ""}

Potvrzení dílu

GET request od 172.22.22.11:62643 obsah: url:http://172.22.17.185:1013/api/result_grp?wp=55130051&userid=2688&proc=10029690020&barcodes=2114101903!2113704766!2113707140&res=&info=

Odpověď odeslána: {"result": "", "text": ""}, doba spojení: 00:00:00.1124480, start 20:37:43.43, konec: 20:37:43.43

THT1 ICT-SPEA INLINE

Příklad http-request vět cyklu jednoho dílu:

Načtení Jobu: GET request od 172.22.19.45:52927 obsah: url:http://172.22.19.112:1013/api/process?wp=55130069&userid=8827&proc=10334429060

Odpověd odeslána: {"prog":"12077615","released":true,"result":"","text":""}

Přihlášení uživatele: GET request od 172.22.19.45:52927 obsah: url:http://172.22.19.112:1013/api/login?wp=55130069&userid=8827

Odpověd odeslána: {"username":"Serghei Anton","result":"","text":""}

Načtení SN: GET request od 172.22.19.45:52929 obsah: url:http://172.22.19.112:1013/api/pcbinfo?wp=55130069&userid=8827&proc=10334429060&barcode=H15500000921

Odpověd odeslána:

{"data":[{"result":"","text":"","name":"/P12077615/SN92954UG501RL1"},{"result":"","text":"","name":"/P12077615/SN92954UG501RM2"},{"result":"","text":"","name":"/P12077615/SN92954UG501RN3"},{"result":"","text":"","name":"/P12077615/SN92954UG501RO4"},{"result":"","text":"","name":"/P12077615/SN92954UG501RP5"},{"result":"","text":"","name":"/P12077615/SN92954UG501RQ6"},{"result":"","text":"","name":"/P12077615/SN92954UG501RR7"},{"result":"","text":"","name":"/P12077615/SN92954UG501RS8"}],"result":"","text":""}

Potvrzení dílu POST request od 172.22.19.45:52932 obsah:wp=55130069&userid=8827&proc=10334429060&barcode=H15500000921&res=&info= url:http://172.22.19.112:1013/api/result

Odpověd odeslána: {"result":"","text":""}

Přílohy:

========

Dokumentace původního rozhraní Api proto:
https://bartech.sharepoint.com/sites/NVision/Sdilene%20dokumenty/7_Dokumentace/API%20Proto-20170905.zip
