Skupiny pracovišť

Seskupení pracovišť do skupin se používá pro účely společných akcí nad jedním nebo více pracovištích

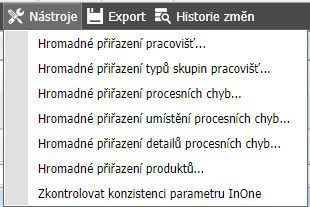

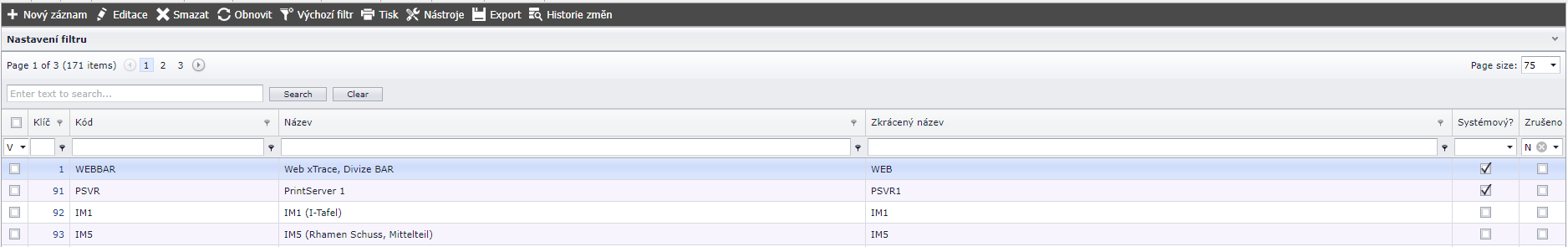

Sestava skupin pracovišť má stejné rozhraní jako ostatní sestavy ve webovém rozhraní, rozdílně se liší nástrojovými prvky. "nástroje" nám umožňují hormadné akce, tak aby nám při nastavování skupin pracovišť usnadnily práci

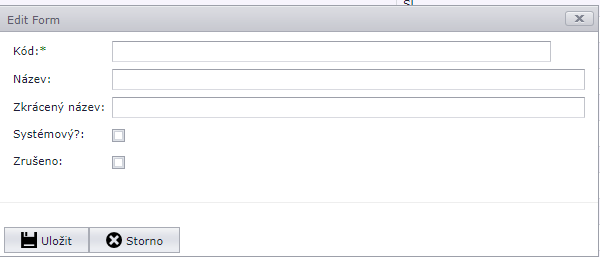

"Novým záznamem" na nástrojové liště spustíme editační formulář nové skupiny pracovišť. Po zadání základních údají se otevře celý editační formulář dané skupiny pracovišť

Po zadání základních údají se otevře celý editační formulář dané skupiny pracovišť, který obsahuje několik záložek

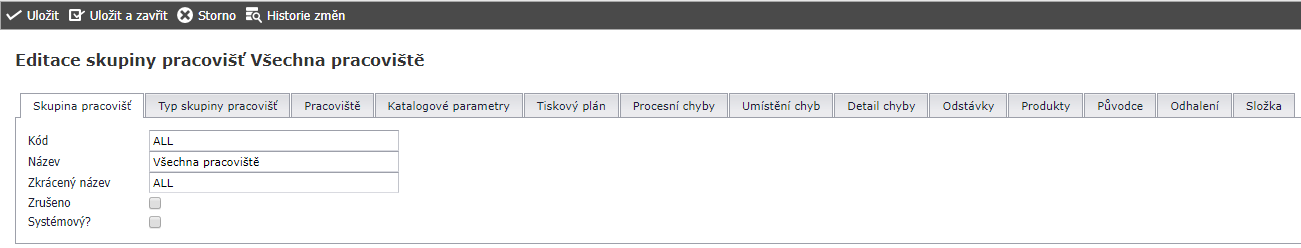

Záložka Skupina pracovišť

Kód: Identifikace skupiny (povinný údaj se znakem *)

Název: Název skupiny

Zkrácený název: Název skupiny pro zobrazení na displeji sembox,touchbox, winbox, PC

Systémový: parametr který stanovuje adiminstrátor systému xTrace a bývá to skupina pracovišť, která je nezbytná pro chod xTrace - např. skupina - ALL Všechna pracoviště

Zrušeno: parametr udává skupině pracovišť status zrušena - v sestavě skupin pracovišť ve filru sloupce Zrušeno, bude pak zadána hodnota ANO

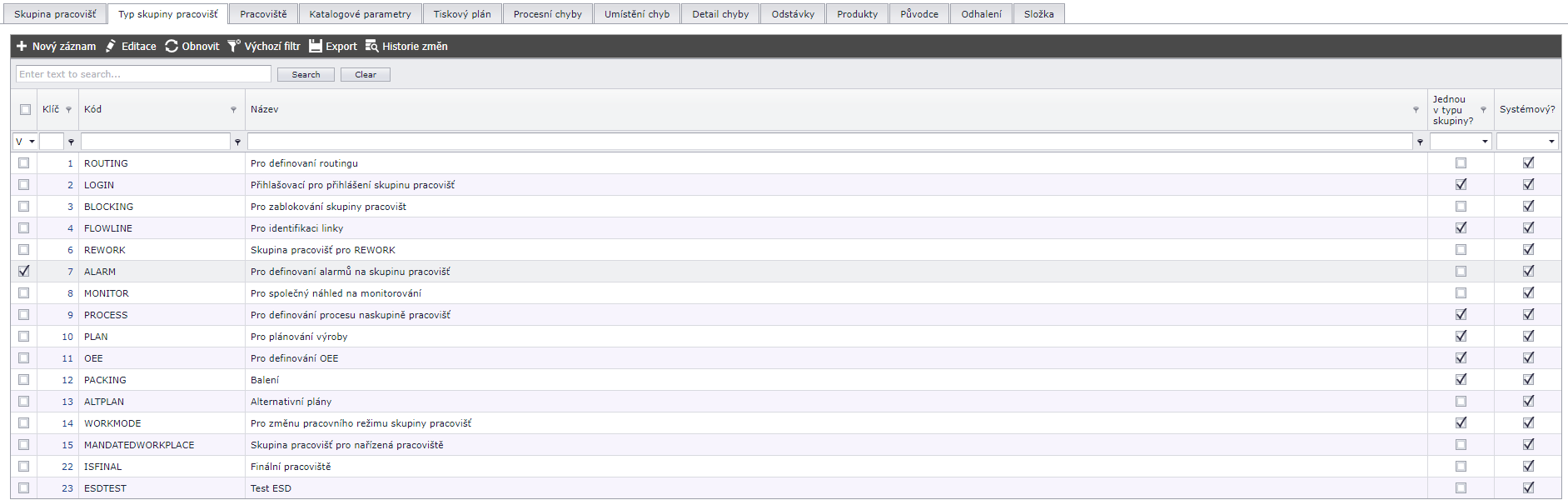

Záložka Typ Skupiny pracovišť

Přiřazení skupiny ke společným typům akcí, které chceme aby daná pracoviště měla.

Některé typy akcí, mohou být přiřazeny pouze jedné skupině pracovišť, pokud je již např. typ akce OEE přiřazen skupině Všecha pracoviště, již nemůže být součástí skupiny pracovišť AOI.

Více o typech v kapitole Typy skupin pracovišť

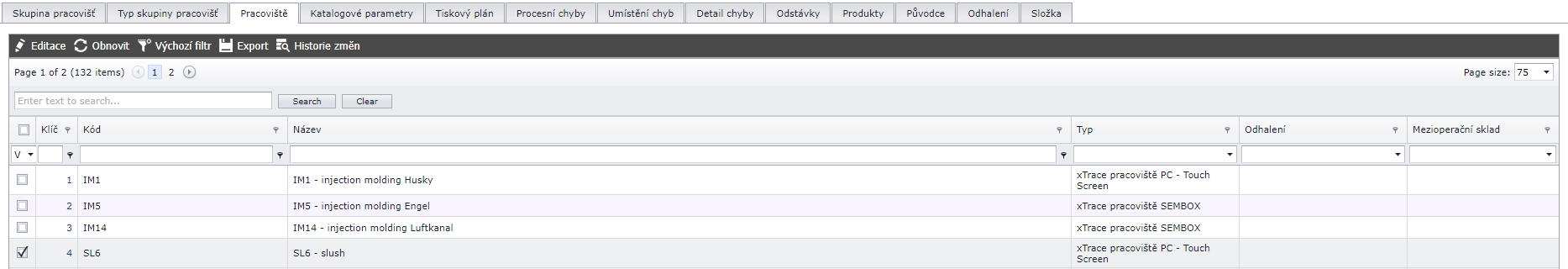

Záložka Pracoviště

Zde  vybráním daných pracovišť,přiřazujeme Pracoviště ke skupině

xTrace zabezpečuje, aby některé pracoviště nebylo současně ve více skupinách stejného typu pro přihlašování a blokování

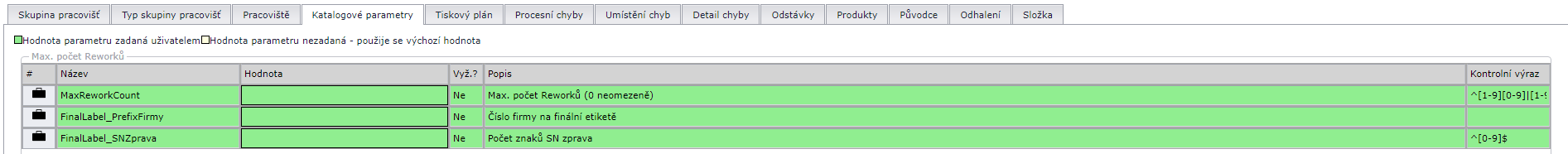

Záložka katalogové parametry

Zde lze ke skupině pracovišť volitelně definovat upřesňující parametry. Hodnoty těchto parametrů zle editovat přímo

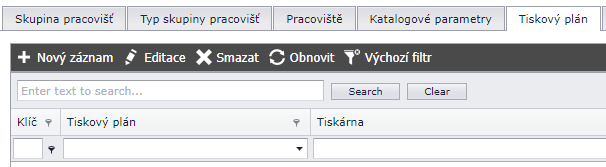

Záložka Tiskový plán

Jednou z možností jak definovat formáty štítků určené pro tuto skupino pracovišť , je zde, více o nastavení v kapitole Tisk

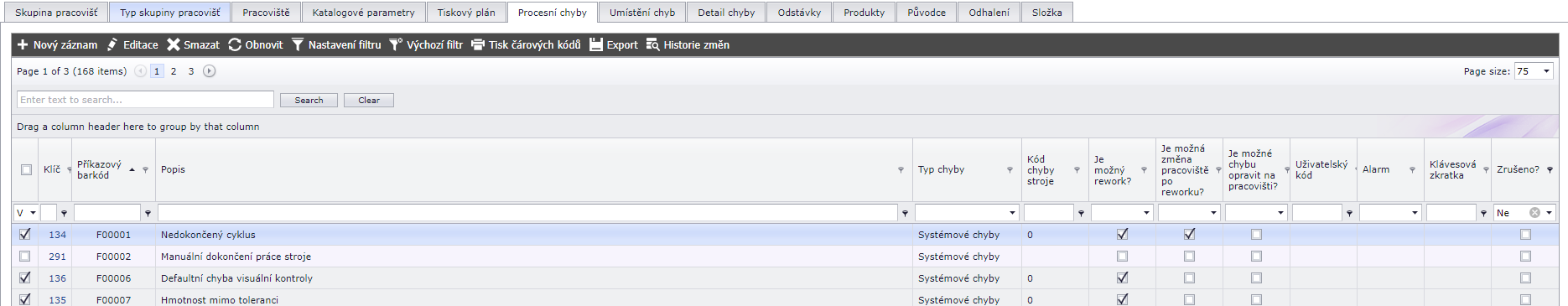

Záložka Procesní chyby

• zde vybíráme chyby, které jsou společné pro skupinu pracovišť
• určíme zde, které chyby je možné opravit na reworku, změnit pracoviště po opravě na reworku (v základním nastavení se opravené výrobky, vrací zpět na pracoviště, kterým neprošly a kde jim chyba vznikla)

Jak upravit danou chybu

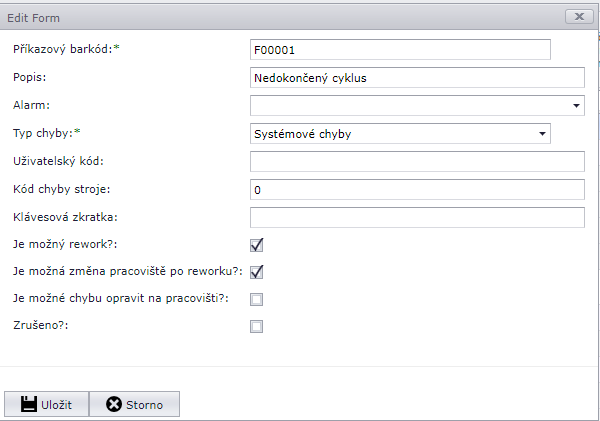

dvojím kliknutým otevřeme editační formulář dané chyby

Příkazový barkód: je formát čárového kódu chyby, který se zapíše k dílu i to databáze

Popis: Název chyby

Alarm: je možno vybrat alarm, který se odešle patřičné skupině uživatelů, pokud ve výrobě nastane tato chyba

Typ chyby: definuje podstatu chyby, jako systémová, obecná nebo i daného pracoviště

Uživatelský kód: je kód který si uživatel může nastavit na danou chybu, např. dodavatel, nebo výrobce určí daný kód

Kód chyby stroje: k této editované chybě, můžeme přiřadit i kód chyby stroje, který komunikuje s xTrace na pracovišti

Klávesová zkratka: Je možno zadat zkratku, nebo klávesu, kterou operátor na pracovišti touchpanelu stiskne a tím odešle danou chybu.

Je možný rework?: v tomto poli určuji, jestli se daná chyba dá opravit na pracovišti rework

Je možná změna pracoviště po reworku? : v tomto poli určuji, že na reworku je možno výrobek s touto chybou posunout ve výrobě na další pracoviště v routingu, jinak se základně výrobek vrací po reworku zpět na pracovišitě kterým prošel s chybou (operátor na reworku musí mít oprávnění posouvat výrobek na další pracoviště )

Je možné chybu opravit na pracovišti?: v tomto poli určujeme jestli se dá chyba na pracovišti přímo opravit operátorem, logika "rychlého reworku" na pracovišti se spouští pomocí příkazového kódu a logika pracoviště na to musí být uzpůsobena, není to v základní nastavení daného pracoviště

Zrušeno?: parametr udává chybě status zrušena - v sestavě chyb ve filru sloupce Zrušeno, bude pak zadána hodnota ANO

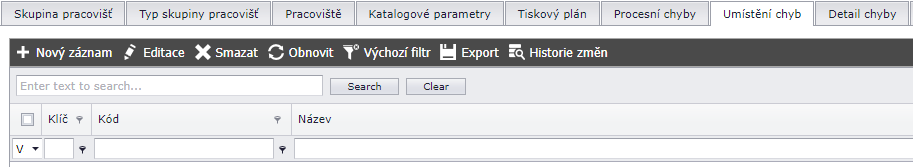

Záložka Umístění chyb

zde se mohou definovat pozice chyb na výrobku, většinou se ale definují u produtku v editaci záložce Pozice

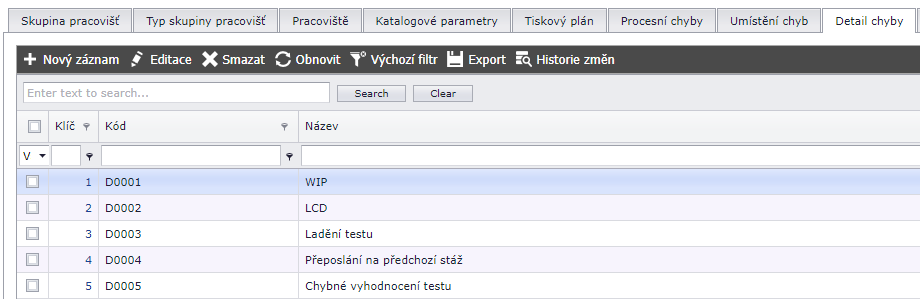

Záložka Detail chyby

chyba může obsahovat různé detaily, které se dají nastavit, obsahují kód detailu, který se chybě přiřadí

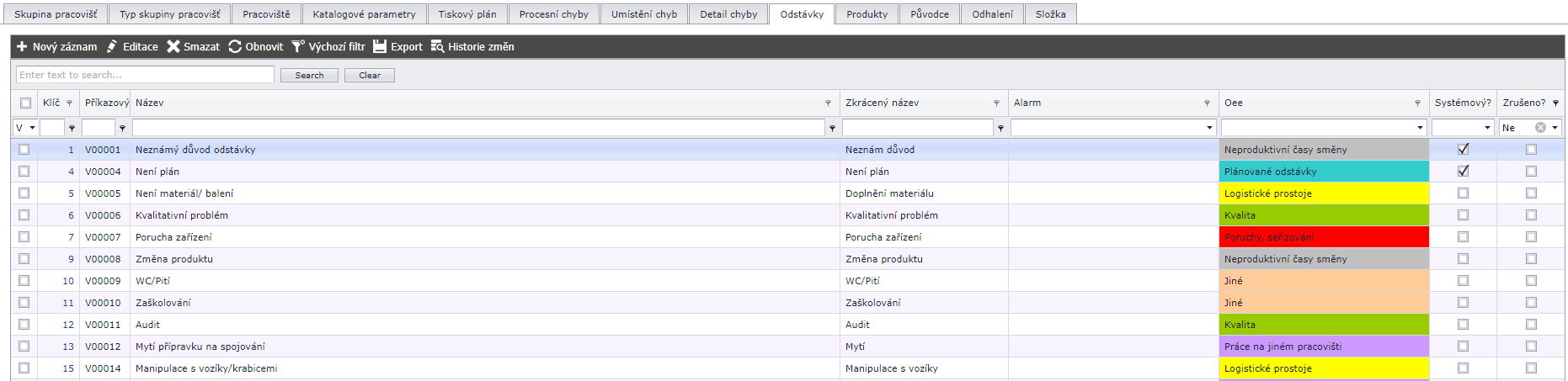

Záložka Odstávky

• zde vybereme ty odstávky, které chceme aby se dané skupině pracovišť zobrazovaly v seznamu, pro výběr typu odstávky, když pracoviště je v automatické odstávkce, nebo ji operátor vyvolá sesnímáním kódu odstávky.
• pokud je nevybereme na pracovištích nebude možné použít kódy odstávek načtením ani výběrem ze seznamu (součástí logiky pracoviště musí být modul OEE).

Více v sekci Odstávky

Záložka Produtky

• Zde z číselníku produktů můžeme vybrat produkty pro skupinu pracovišť, většinou je vše definováno routingem, který určuje na kterou skupinu má daný výrobek jít ve výrobě.

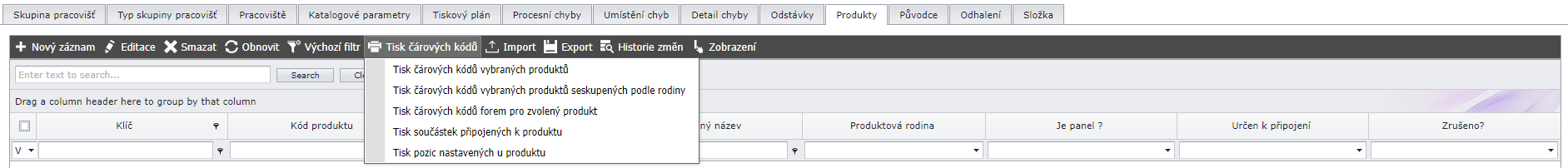

• Zajímavou funkcionalitou v nástrojích je "Tisk čárových kódů" kde je výběr tisku produktů, forem, součástek a pozic související s vybranými produkty

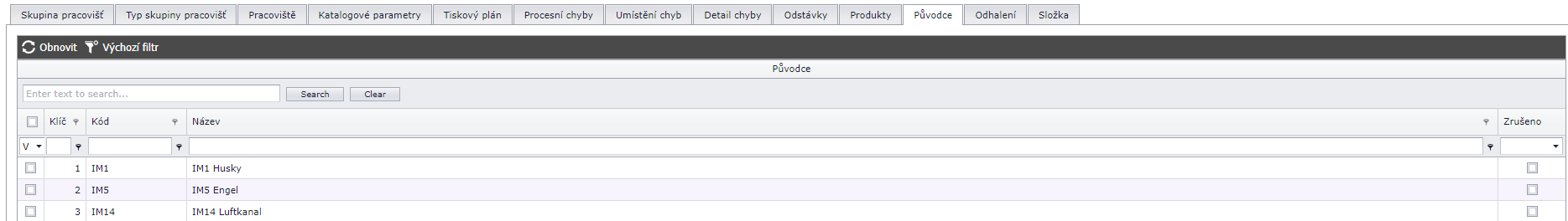

Záložka Původce

• zde je číselník pracovišť, kde vybíráme Původce - tedy pracoviště, které zavinilo chybu na výrobku
• původce se poté na reworku při opravě výrobku zadává, tak aby se do rodného listu výrobku zapsal původce, kdo chybu zavinil

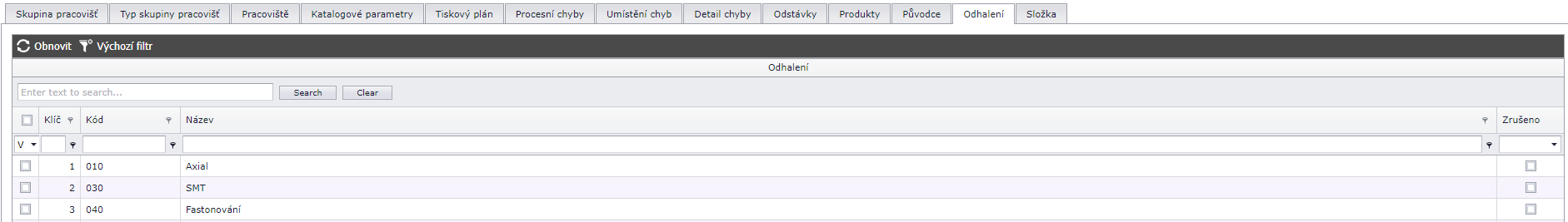

Záložka Odhalení

• zde je také číselník pracovišť, kde vybíráme Odhalení - tedy pracoviště, které chybu na výrobku objevilo, odhalilo
• Odhalení se poté na reworku při opravě výrobku zadává, tak aby se do rodného listu výrobku zapsalo Odhalení pracoviště

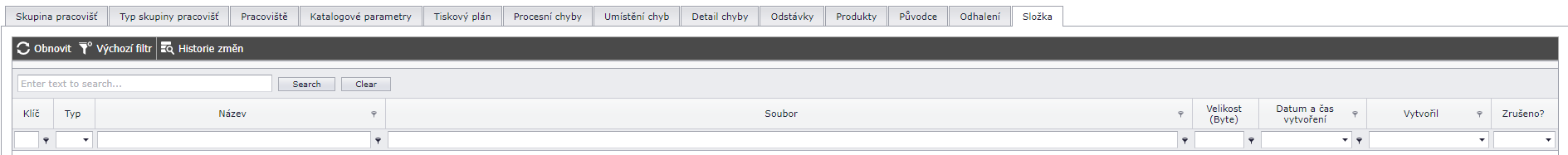

Záložka Složka

Zde můžete ukládat soubory o skupině uživatelů, které o ní evidujete mimo systéme xTrace, tak abyste měli všechny informace komplexní, a to pomocí tlačítka pro nahrání souboru na nástrojové liště
