Uživatelský manuál pro xUniWorkPlace

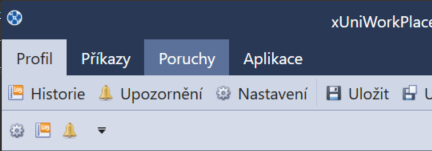

Nastavení profilů

• Ozubené kolečko – Setup
• Zobrazení historie - klávesou F11 zobrazí log pracoviště
• Zvoneček - Upozornění
• Šipka - přesune rychlou nabídku z horní lišty pod lištu záložek

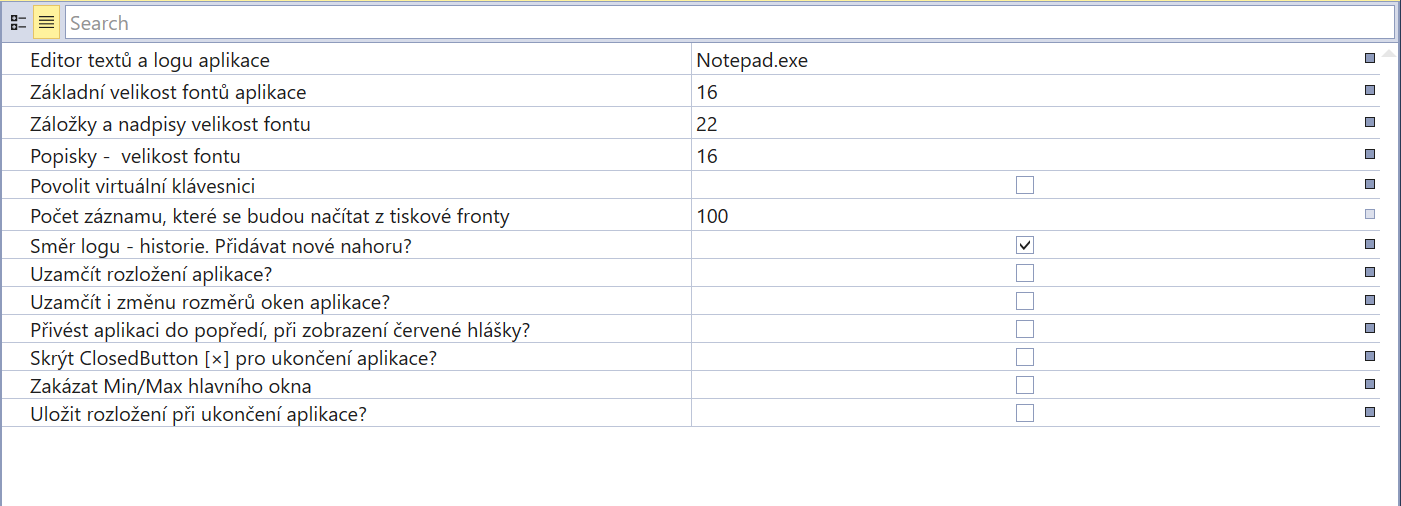

Zde si nastavíme základní rozhraní naší aplikace.

Záložky

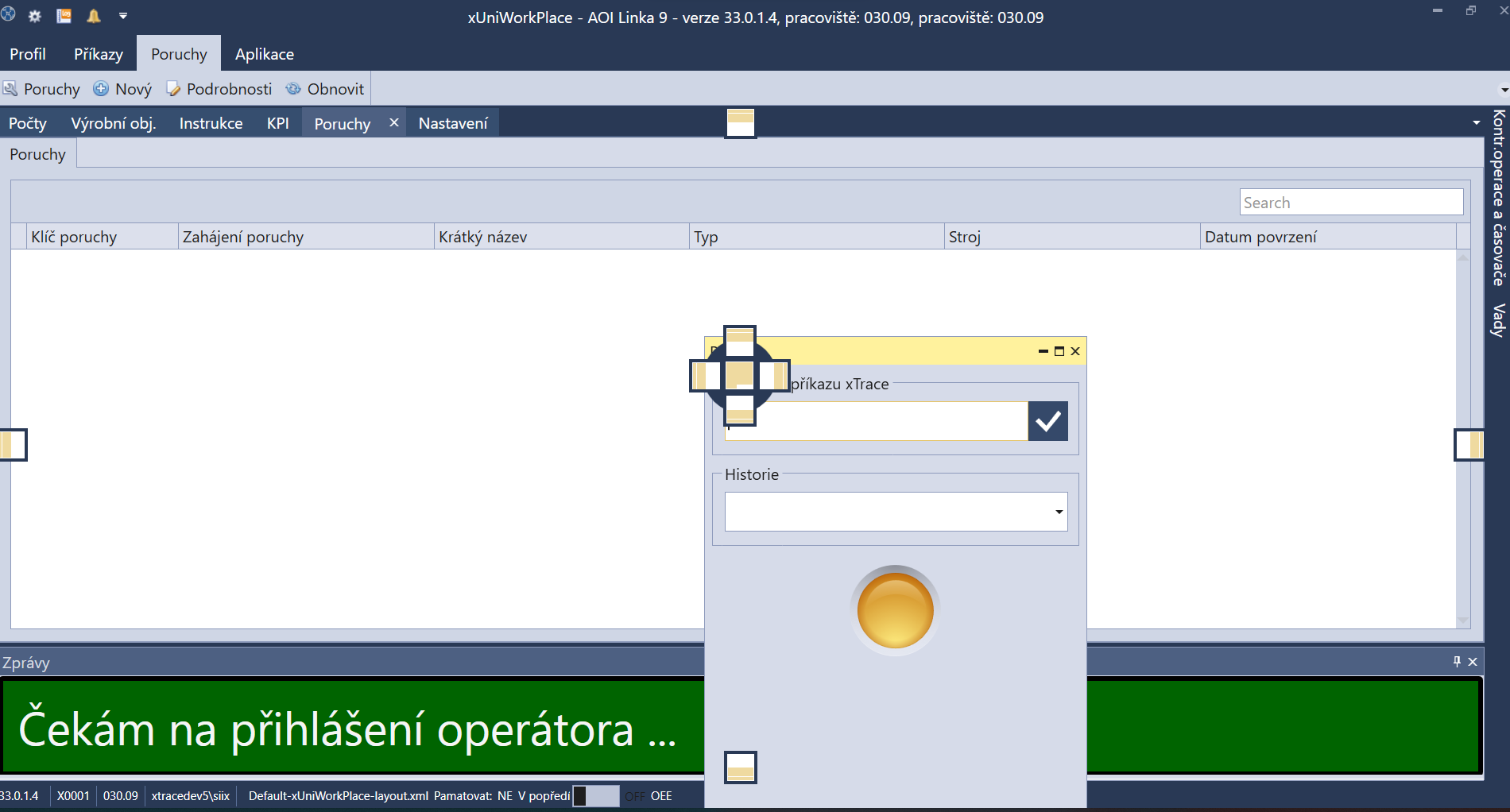

Záložky lze libovolně nastavovat tam kde je chceme mít, lze je posunout či skrýt.

Lze si zvolit kam záložku umístíme

Výjimku tvoří následující záložky, které jsou tvořeny modulem pracoviště, či jsou nutné pro chod pracoviště. Nelze je trvale skrýt.

• Printing – Production Entry
• Laser marking
• AOI
• Balení
• PinTester
• SMT
• Kusovník
• Tester Comap
• Tester Princip
• VlnaSEHO
• Zásahy
• Poruchy
• Nástroje
• Fronta chyb
• Kontrolní plán
• Značení štítky

Ostatní

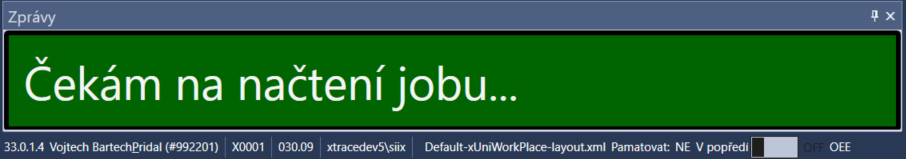

Nastavení lze vidět na spodní liště. Zobrazují se zde informace o pracovišti na kterém pracujeme

Informace zleva do prava:

• Verze aplikace a přihlášený operátor
• Číslo skriptu
• Číslo pracoviště
• Databáze SQL serveru
• Soubor rozložení rozhraní aplikace

Zprávy

* Záložka zobrazuje systémové zprávy pro operátora

Profil

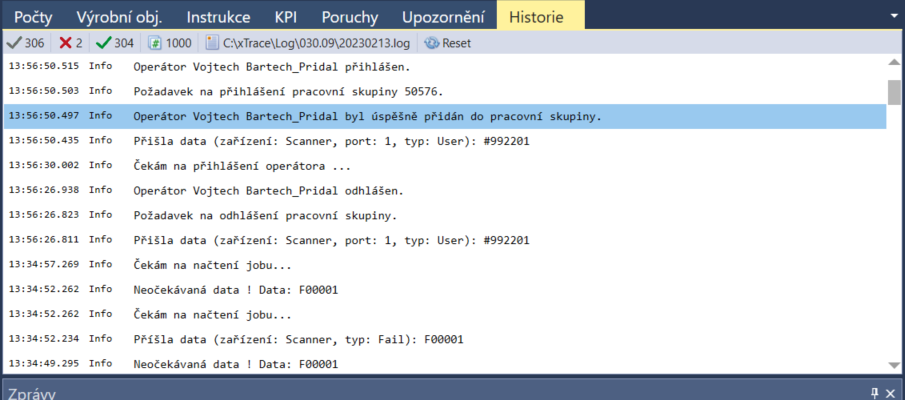

• Historie - Zobrazuje log pracoviště

• Upozornění

• Nastavení – dostane nás do stejného nastavení jako ozubené kolo

• Uložit – uloží námi nastavený profil

• Uložit jako

• Otevřít – otevře námi vybraný profil

• Obnovit – resetuje profil

• Smazat

Příkazy

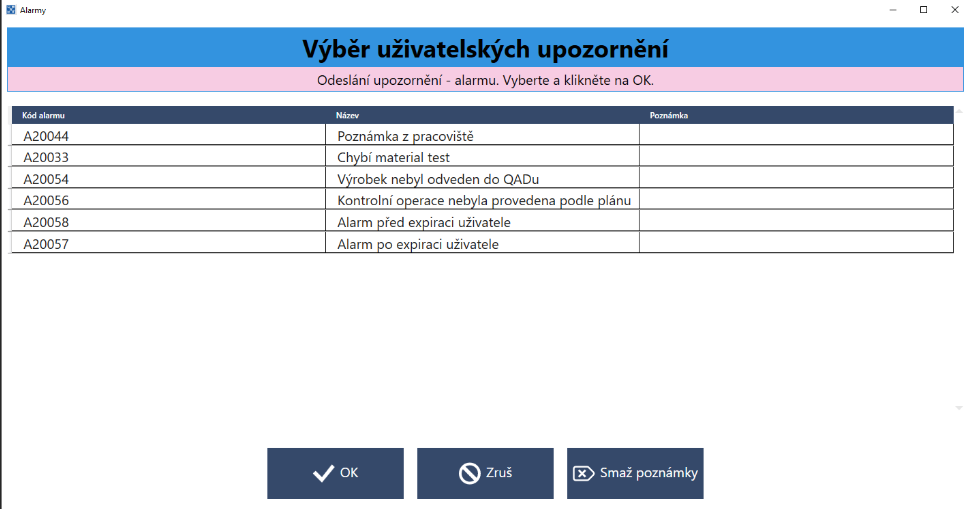

• Alarm – možnost vyvolat alarm

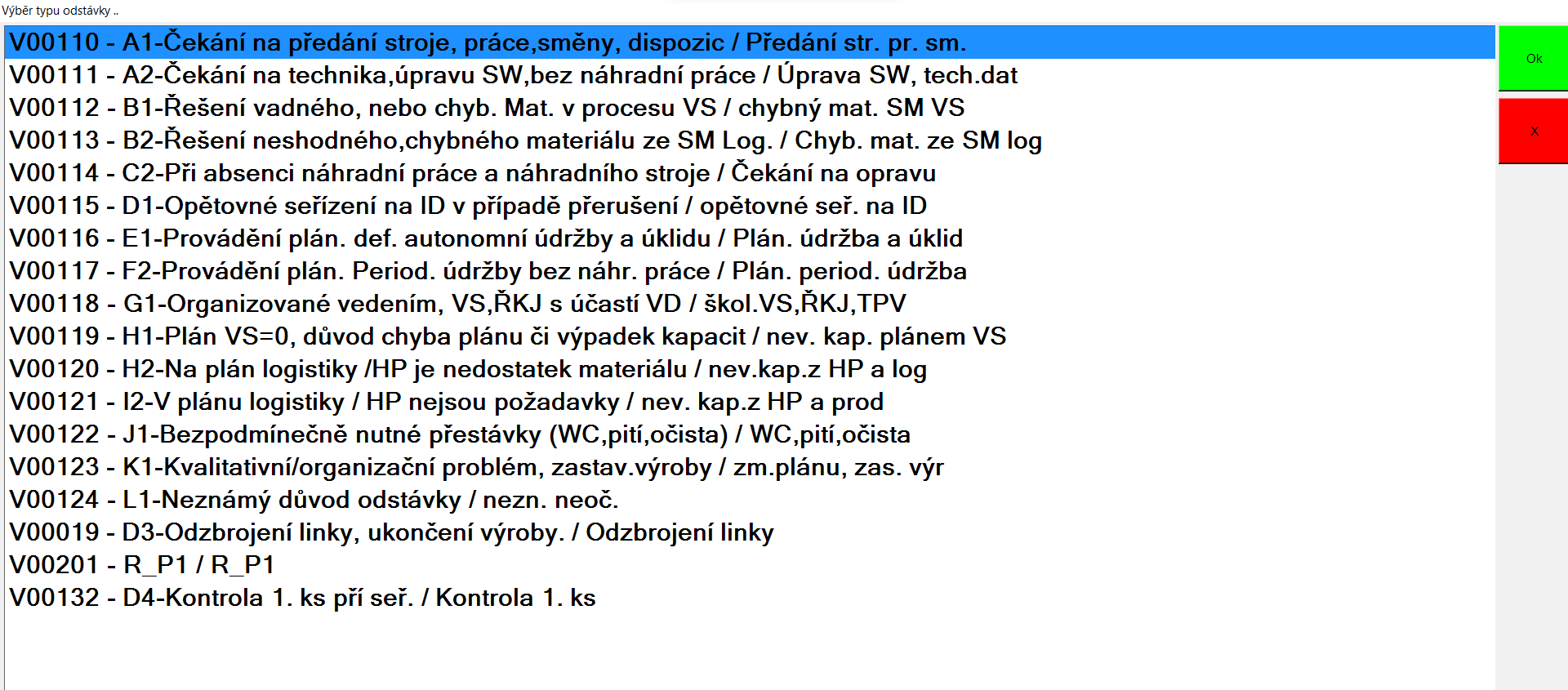

• Odstávky – zvolení o jakou odstávku se jedná

• Výběr operace – možnost zvolení operace pro výrobu

• Kontroly – spustí příkaz C0067 – výběr kontrolních operací

• Cmd F12 – spustí příkazový řádek

• Konec - Ukončí aplikaci

Zásahy

• Zásahy – otevře záložku Zásahy

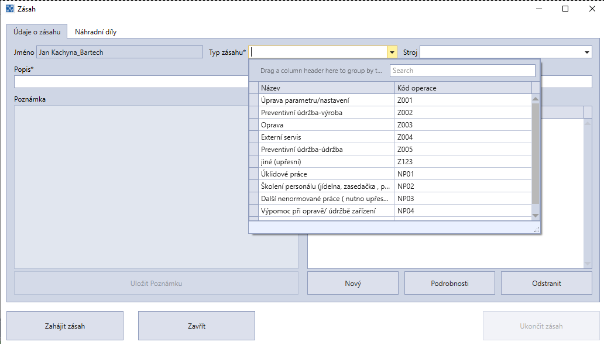

• Nový - otevře okno pro zadání nového zásahu

• Podrobnosti

• Obnovit

Poruchy

• Poruchy – spustí záložku Poruchy

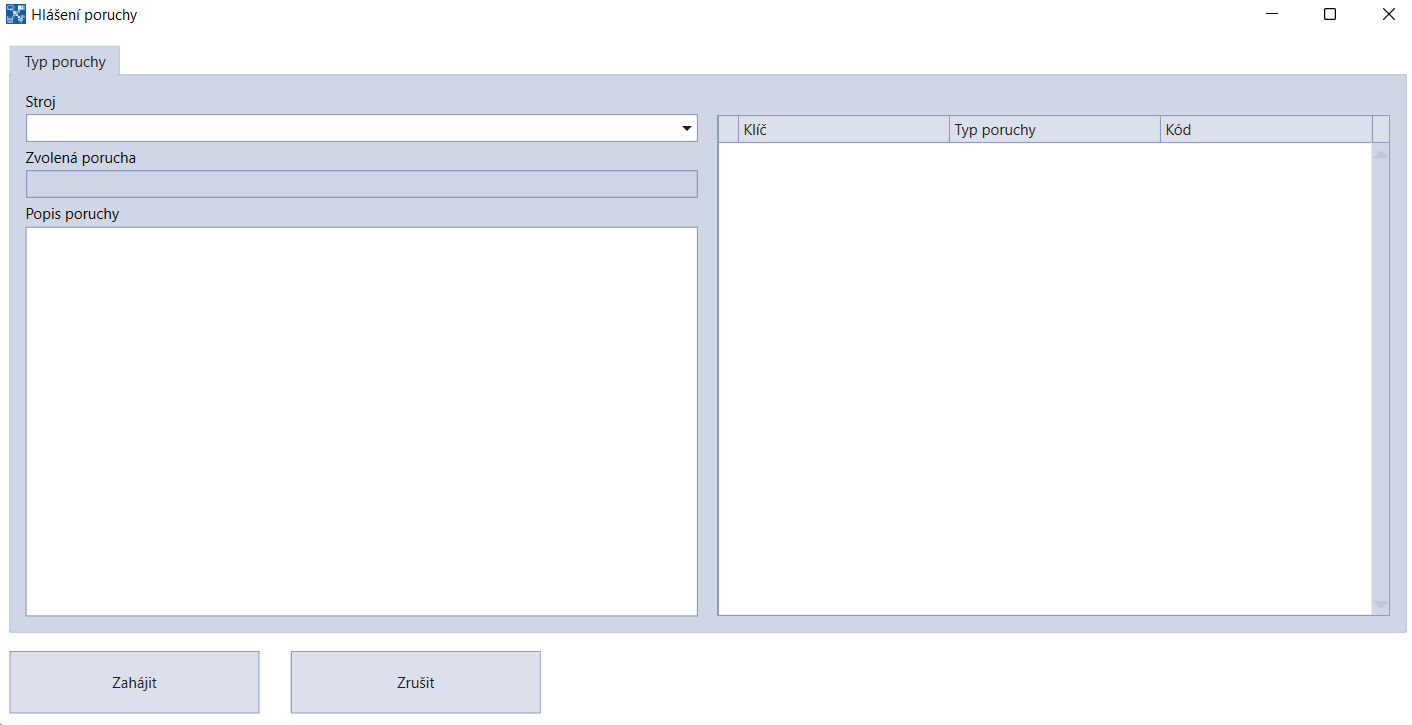

• Nový - otevře okno pro zadání nové poruchy

• Podrobnosti

• Obnovit

Multibalení

• Nové balení
  • Založí nové balení
• Dobalování
  • Načte rozpracované balení a může se dobalit
• Výjmout z balení
  • Vytáhne díl z balení
• Zrušit balení
  • Zruší rozpracované balení
• Zrušit akci

Kontrolní plán

Aplikace

• Konfigurace (Config) - Otevře xml soubor s nastavením aplikace

• Nastavení (Setup) - Otevře xml soubor s historií aplikace

• Logy (Form)

• Ping

• Test1

• Test2

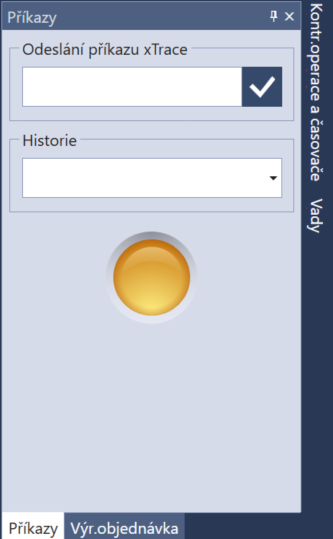

Příkazy

Tato záložka slouží k ručnímu zadávání příkazů pro pracoviště

• Příkazy - na této záložce máme kolonku pro odeslání příkazu, Historii odeslaných příkazů a lampičku
  • Lampička zobarzuje stav pracoviště.  Stavy:
    • neznámý - po startu je skrytá
    • green - je připraven přihlásit operátora, zpracovávat díly, pracovat ..
    • orange - jsem v setupu linky
    • red - došlo k nějaké chybě

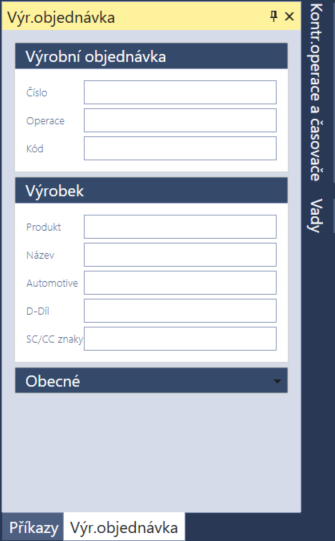

Výrobní objednávka

• Zobrazuje informace o výrobní objednávce

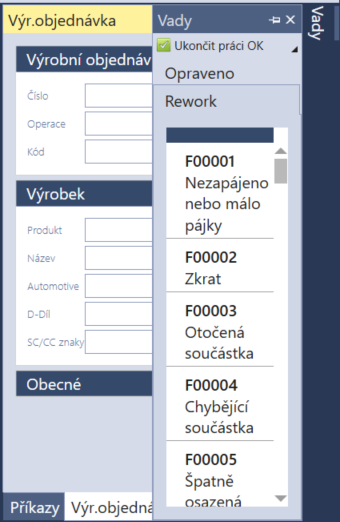

Vady

• Záložka pro zadávání vady ve výrobě
  • Vadu lze zadat buď přes tuto záložku označením vady v nabídce nebo zadáním příkazu z nabídky v příkazovém okně
  • Po zadání vady můžeme ukončit práci s dílem kliknutím na tlačítko "Ukončit práci OK" nebo ji přerušit kliknutím na šipku vedle předchozího tlačítka
  • Kliknutím na tlačítko Opraveno vyměníme vady v nabídce pro Rework nebo Opraveno

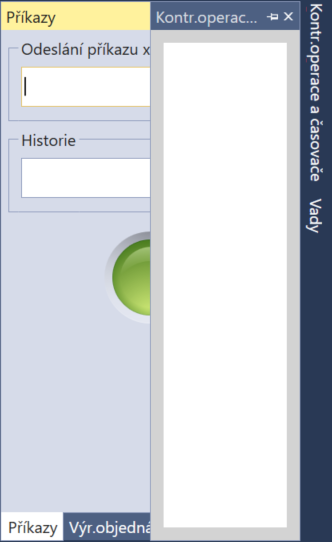

Kontrolní operace a časovače

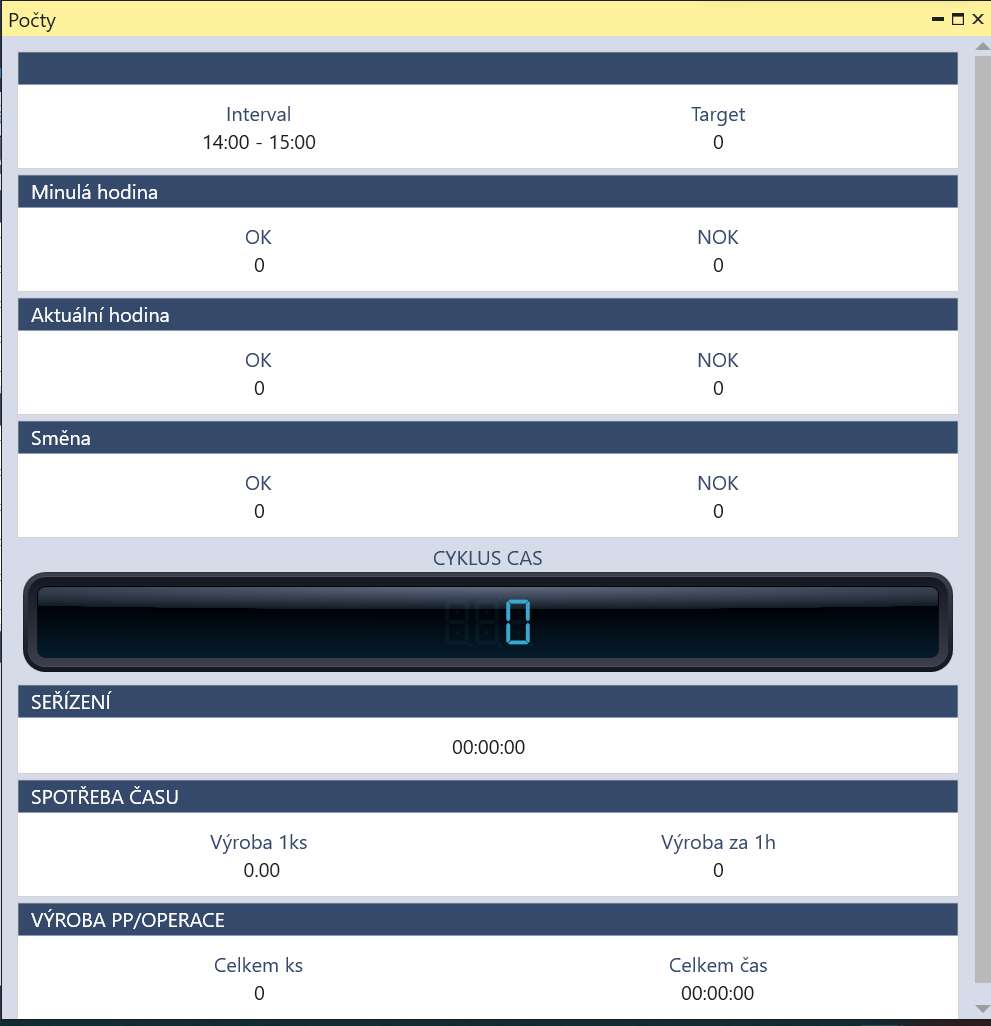

Počty

Testy

Pro vývojáře
