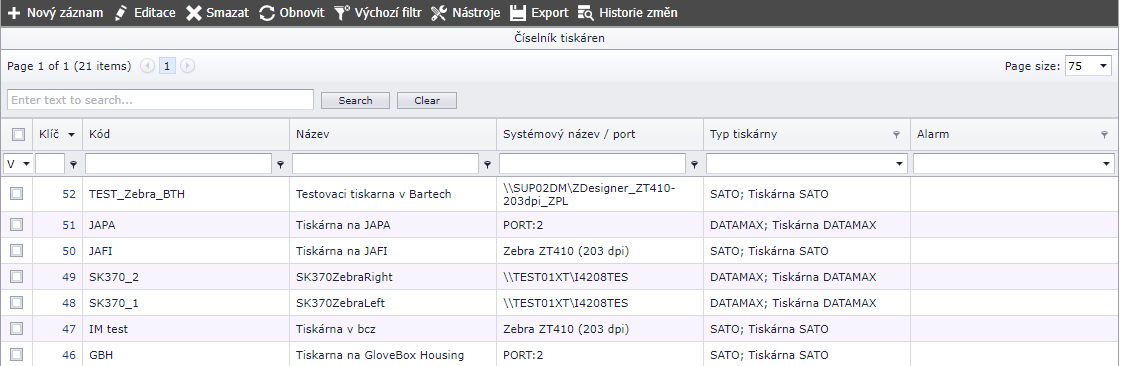

Číselník tiskáren

Nastavení tiskáren a tisku je možno nastavit různě. Způsoby, které popíši níže nemusí být nutně všechny, které existují, ale tyto jsem potkal a pochopil jejich nastavení.
Klíč Unikátní číselná hodnota záznamu
Kód Označení tiskárny, které se zadává do xTrace studia
Core modul PRINTSERVER parametr Print_Server_Printers
Název Název tiskárny, libovolný údaj, vhodné pro označení tiskárny
Systémový název / port Nastavení, kde je tiskárna nainstalována na počítači v síti
Anebo port pracoviště, kde je tiskárna připojena fyzicky
Typ tiskárny DATAMATRIX se používá pro tiskárny Datamatrix
SATO se používá pro tiskárny Zebra a ostatní typy tiskáren
GDI se používá pro laserové tiskárny, běžný A4 tisk
LEIBINGER se používá pro tiskárny InkJet3 v Koppertu
ONDRASEK se používá pro tiskárny Ondrášek InkJet v Koppertu
Alarm Odeslání alarmu při problémech s tiskárnou

Způsob 1. přímo přes sériové rozhraní RS232 (běžně všude používáno)

  1. Nastavte Kód tiskárny do Core modulu PRINTSERVER do parametru Print_Server_Printers. Můžete nastavit i více tiskáren oddělené středníkem, pokud potřebujete tisknout ve skriptu na více tiskárnách než na jedné.
  2. V Core modulu TERMINAL musí být nastavena tiskárna na jakémkoliv portu (načítají se postupně a není možné vynechat) stylem jak se nastavují třeba snímače ("SEM:COM1:9600:8:None:1")
  3. Na WEBu v Systémovém názvu / portu, v systémovém portu stačí mít nastaveno PORT:x kde za x můžete vyplnit číslo portu v Core modulu TERMINAL, kde je tiskárna nastavena.

Způsob 2. odeslání na tiskárnu přes síť přes počítač, který má tiskárnu nainstalovánu [PrintServer] (méně často, používáno všude)

  1. Nastavte Kód tiskárny do Core modulu PRINTSERVER do parametru Print_Server_Printers. Můžete nastavit i více tiskáren oddělené středníkem, pokud potřebujete tisknout ve skriptu na více tiskárnách než na jedné.
  2. Na WEBu v Systémovém názvu / portu, v systémovém portu musí být nastavena síťová cesta k nainstalované tiskárně a dané zařízení, kde je tiskárna nainstalována musí mít povolené a nastavené sdílení tiskárny.

  3. Pro usnadnění musí mít nainstalovaná tiskárna stejný název i sdílený název tiskárny. xTrace se totiž s největší pravděpodobností dívá na název tiskárny, nikoliv na sdílený název. Sdílená však být musí !!!

  4. Například na počítači HODAP007 jsme nainstalovali Zebráckou tiskárnu a pojmenovali jsme ji Zebra_001 a nastavili jsme ve vlastnostech tiskárny na počítači sdílení pod názvem Zebra_001.

  5. Nastavení na WEBu Systémového názvu / portu bude ("\\HODAP007\Zebra_001")

Způsob 3. odeslání na lokální ovladač tiskárny (používáno všude, kde je na pracovišti PC s USB tiskárnou)

  1. Nastavte Kód tiskárny do Core modulu PRINTSERVER do parametru Print_Server_Printers. Můžete nastavit i více tiskáren oddělené středníkem, pokud potřebujete tisknout ve skriptu na více tiskárnách než na jedné.
  2. Na WEBu v Systémovém názvu / portu, v systémovém portu musí být nastaven název nainstalované tiskárn na daném počítači.

  3. Zadává se název tiskárny i s mezerami a všemi speciálními znaky, přesně tak jak se v systému windows jmenuje !!!

  4. Například na lokálním počítači s názvem HW012345 jsme nainstalovali Laserovou tiskárnu Kyocera a pojmenovali jsme ji Kyocera ECOSYS P3045dn KX.

  5. Nastavení na WEBu Systémového názvu / portu bude ("Kyocera ECOSYS P3045dn KX")

Způsob 4. přímé odeslání na tiskárnu přes síť (v Koppertu, použitelné všude)

  1. Nastavte Kód tiskárny do Core modulu PRINTSERVER do parametru Print_Server_Printers. Můžete nastavit i více tiskáren oddělené středníkem, pokud potřebujete tisknout ve skriptu na více tiskárnách než na jedné.
  2. V Core modulu TERMINAL musí být nastavena tiskárna na jakémkoliv portu (načítají se postupně a není možné vynechat) stylem jak se nastavují přímá spojení  s pracovišti ("NET_CLIENT:TCP:10.60.15.169:21000:PLC")
  3. Na WEBu v Systémovém názvu / portu, v systémovém portu stačí mít nastaveno PORT:x kde za x můžete vyplnit číslo portu v Core modulu TERMINAL, kde je tiskárna nastavena.
