Složitý panel

Nastavení pozic na panelu

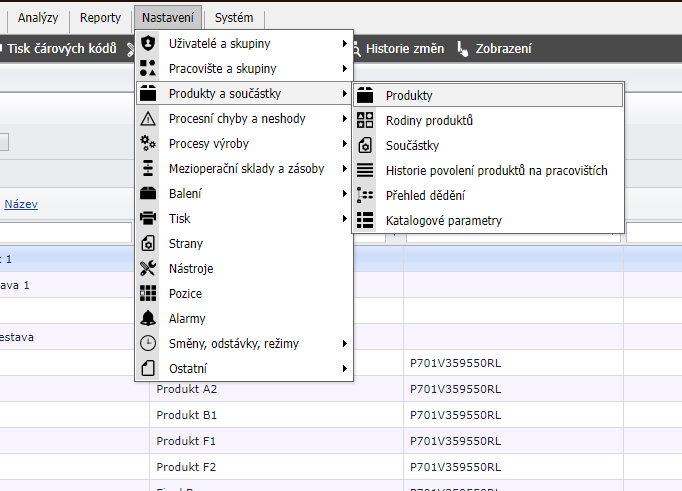

• Nastavuje se na webu v záložce Nastavení > Produkty a Součástky > Produkty

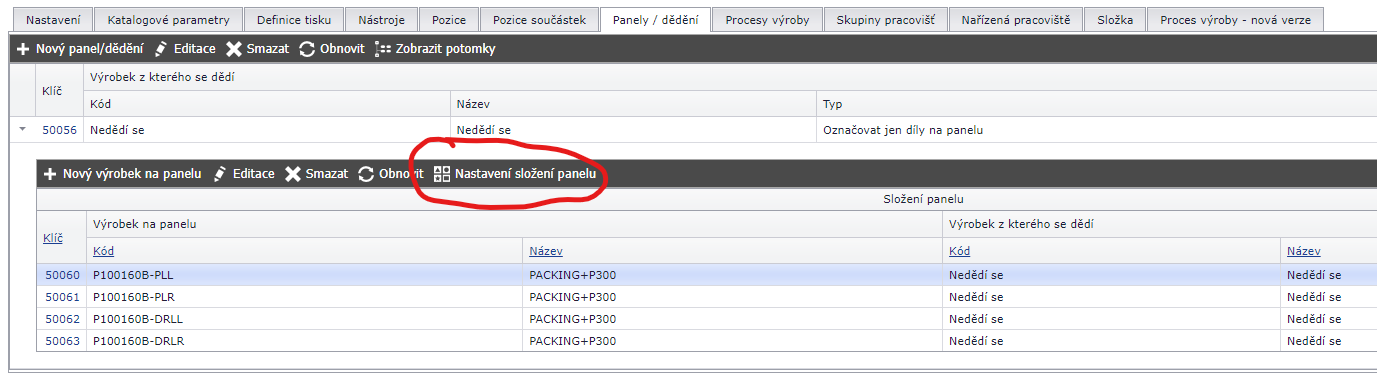

• Dále v editaci produktu klikneme na záložku Panely/Dědění a tady klikneme na tlačítko Nastavení složitého panelu

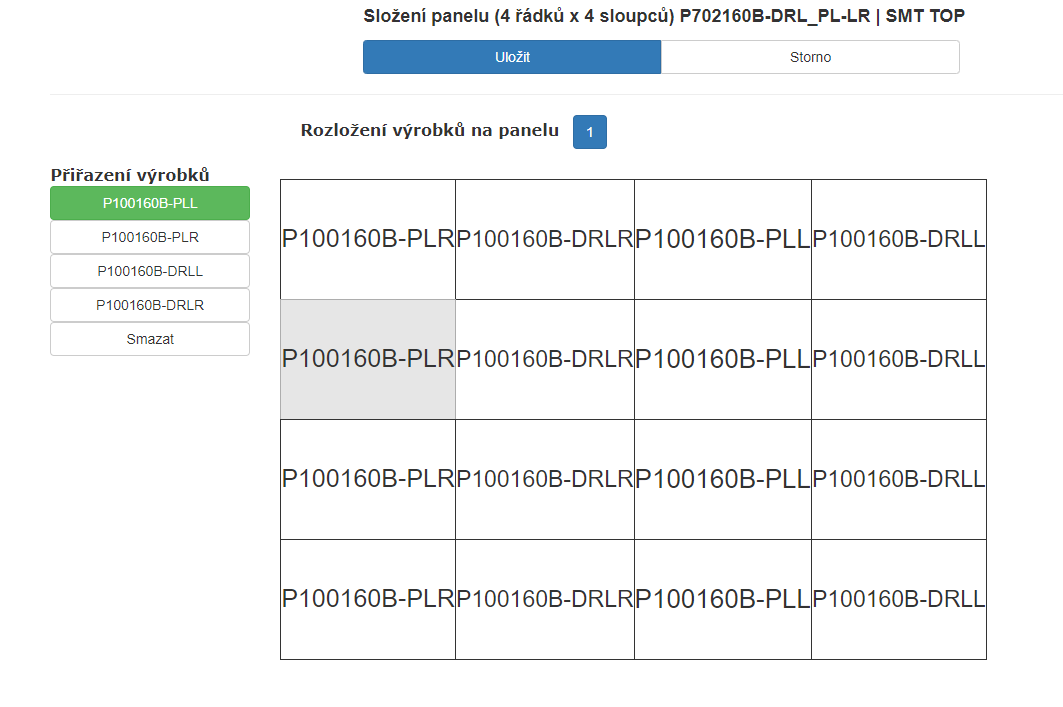

• Tlačítko nás přenese na stránku editace panelu

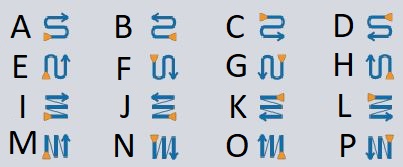

• Pořadí příchozích SN z laseru si musíme promítnout na výchozí pcb direction xTrace (laser musí pálít z leva do prava od spodní řady - typ I)

Nastavení na webu

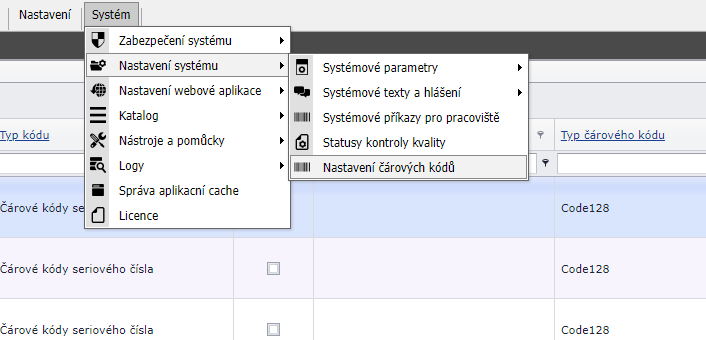

• Aby fungovalo vypálení panelu musí být nadefinováno unikátní číso a codedef pro každý výrobek

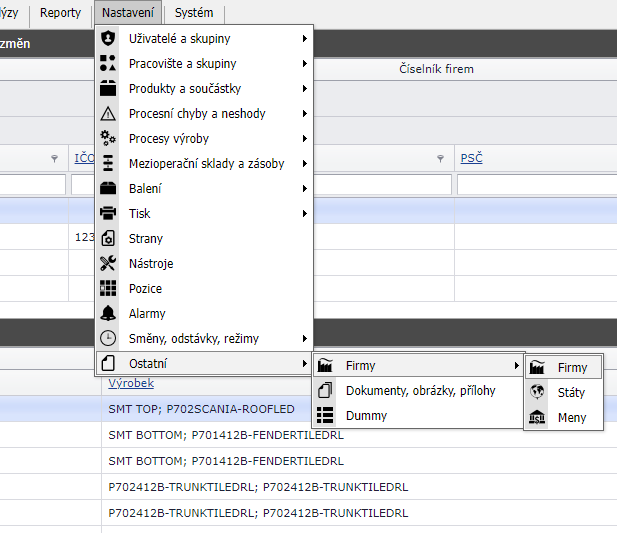

* U firmy musí být nastaven codedef (všechny codedefy jsou ve vztahu s výrobkem panelu)

* Musí být nadefinováno pro specifický panel

Nastavení ve skriptu

• Na skriptu laseru musí být modul LaserUniParser
• V tomto modulu je parametr RecalculatePCBPosition (tento parametr se specifikuje pro každého zákazníka)
• Tento parametr se používá k přepočítání pozice na panelu pokud se nepálí v pořadí definovaném na webu (kvůli optimalizaci pálení)
• Z laseru musí chodit SN panelu přesně podle nastavení na webu jinak je nutné použít parametr RecalculatePCBPosition

• Na skriptu SPI je nutné použít modul PARTNEW PANEL

• Na stejné úrovni jako PARTNEW PANEL musí být i modul PARTSTART
