Popis Hodinová tabule

Hodinová tabule-- popis

Název projektu: MES xTrace
Název dokumentu Popis hodinové tabule
Číslo požadavku
Datum: 28.4.2022
Autor: Tomáš Plánka
Verze dokumentu: 1
Stav dokumentu: Hotovo - předáno

Hodinová tabule je interní report xTrace, který je součástí xTraceWebu a slouží pro zobrazení OEE KPI dostupnost, výkon a kvalita za jednu pracovní směnu pro jedno konkrétní pracoviště.

Report zobrazuje celkové OEE (dostupnost, výkon a kvalita) za celou směnu a po jednotlivých hodinách v dané směně.

Report je primárně určen pro xTrace MES klienta, kde přímo ve výrobě na monitoru pracoviště zobrazuje informace k právě probíhající směně.

Zdroj dat pro report je SQL databáze, do které zapisuje data OEE modul, který musí být implementován do skriptu každého pracoviště, pro které chceme OEE sledovat.

Na pracovištích je report v režimu real-time, tedy zobrazuje OEE a přidružené informace k nim pro právě probíhající směnu (real-time) a výsledky ukazatelů se tedy mění v čase.

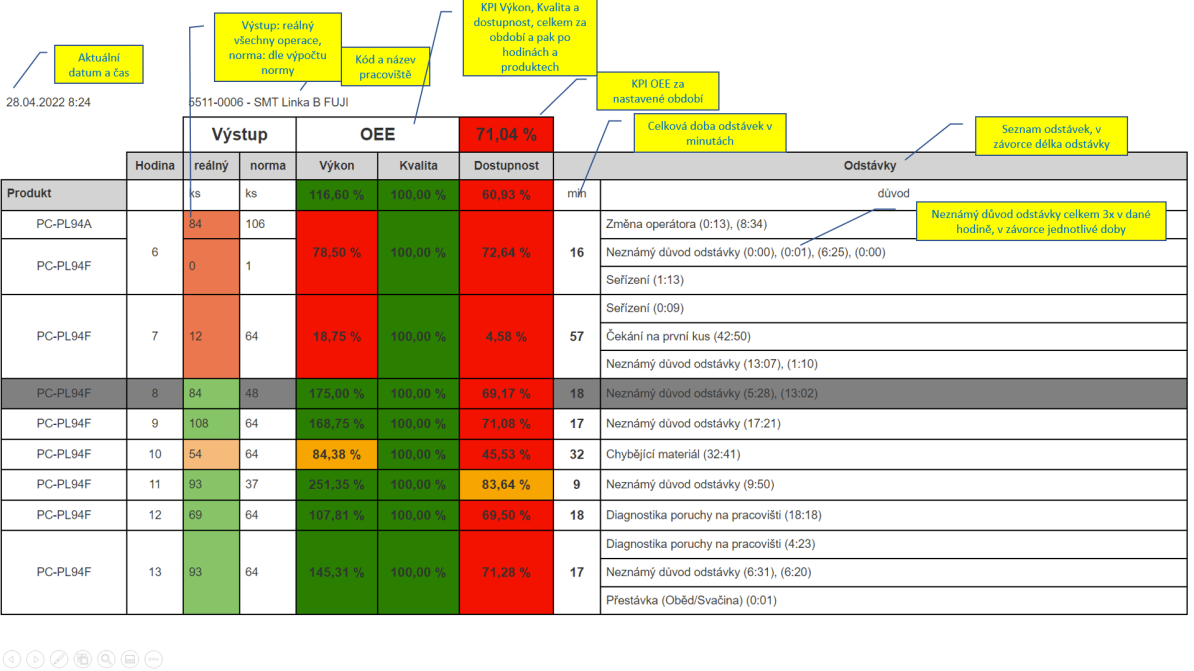

Popis hodinové tabule

Výpočet KPI

Je popsaný v dokumentu Popis OEE, jako obecný popis OEE v xTrace.

Popis polí

Název Popis
Produkt Kód výrobku, který se vyrábí (vyráběl) v dané hodině. Je-li jich více je sekce rozdělena produkt – hodina
Hodina Hodina, pro kterou ukazatele reálný, norma, výkon, kvalita, dostupnost a odstávky patří
Výstup KPI Reálný – ukazuje kolik kusů výrobků prošlo přes pracoviště v dané hodině (všechny kusy vč. Retestů) KPI Norma – kolik kusů se má udělat výpočet dle parametru NormCalculationType buď pode dostupného času na výrobu (nastavení NVCZ) nebo výrobního času
Výkon KPI Performance (výkon)
Kvalita KPI Quality (kvalita)
Dostupnost KPI Availability (dostupnost)
min Celkový čas odstávek v dané hodině v minutách
Odstávky Seznam odstávek, v závorce délka odstávky mm:ss, pokud je vedle odstávky závorek víc, pak se opakovala

#### Spuštění reportu na MES klientovi\ Na modulu BROWSER je potřeba nastavit URL na report takto:\ http://172.22.17.185/xtrace/InfoPanel/WorkPlaceInfoPanel.aspx?WorkPlace=5511-\0006&ShowMode=2&CalculationType=0&ShowOeeQuality=True&RefreshInterval=30000&Index=1

Spuštění reportu na xTraceWeb

Na tento report je možné se dostat z formulářů

Z formuláře OEE pracoviště první nastavíte filtr od -- do (jedna směna o délce 8h) a pracoviště a kliknete na Hledat, aby se zobrazily budíky a potom v nástroje liště kliknete na "Hodinová tabule". V nové záložce prohlížeče se otevře hodinová tabule a předají se parametry WorkPlaceID (alternativa k parametru WorkPlace), DTFrom a DTTo podle nastaveného rozsahu ve filtru Datum od a Datum do. Nezadávejte do filtru větší rozsah jak 1 směnu!

Z formuláře Monitorování pracovišť si vyberete pracoviště zaškrtnutím křížku a na nástrojové liště kliknete na hodinovou tabuli. Je možné vybrat více pracovišť. V nové záložce prohlížeče se otevře hodinová tabule pro vybraná pracoviště s přednastaveným filtrem Od-do na aktuální směnu v době, kdy ji spouštíte.

Ostatní parametry se nastavují podle výchozího nastavení.

Parametry URL pro individuální zobrazení reportu

Název Popis
WorkPlace Kód pracoviště, pro které chceme hodinovou tabuli zobrazit. Je možné čárkou oddělit více kódu pracovišť, report potom po nastaveném čas RefreshInterval rotuje pracoviště
ShowMode Režim zobrazení 0=zobrazuj jen Výstup (skryje část OEE a odstávky) 1=zobrazuj jen OEE a odstávky (skryje část Výstup) 2=zobrazuj všechno Bez zadané hodnoty je režim nastaven na 2
CalculationType Jak se má počítat KPI normovaný výkon 0=podle CycleTime 1=pole TakTime Není-li zadáno, pak se počítá podle CycleTime
NormCalculationType Jak se má počítat KPI normovaný (teoretický) výkon 0=Podle dostupného času na výrobu 1=Podle výrobního času. Když není hodnota uvedená, pak je výchozí nastavení 0
ShowOeeQuality Jestli se má zobrazovat sekce KPI Kvalita (true=ano, false=ne)
RefreshInterval Jak často se má formulář obnovit (auto-refresh) hodnota je v milisekundách. Výchozí hodnota je 30000ms =30sekund
Index Funguje společně s prametrem WorkPlace, když je uveden výčet pracovišť, pro které se má report zobrazovat, Index=1 udává začni prvním pracovištěm a podle RefreshInterval pak rotuj na další
