# DUMMY logika

Bartech, s.r.o., Velkomoravská 527/33, 695 01 Hodonín;
Tel.: +420 517 543 011; info@bartech.eu; www.bartech.cz


Slouží pro záměrné nasimulování chyb na výrobcích, tak aby xTrace prověřil správné nastavení výrobních strojů.

DUMMY logika spočívá v nasimulování špatných produktů, nebo jeho částí, tak aby se ověřila správná funkčnost výrobních strojů. Tato logika jde v xTrace použít jen u „nových" výrobních procesů, tzn. že všechny data a informace jsou vázány na výrobní dávku (JOB).

Jedná se o číselník DUMMY dílů určených pro testování DUMMY na pracovištích. Z povahy logiky DUMMY by měly být pro pracoviště ať už zvlášť pro každé pracoviště jednotlivě nebo pro více pracovišť definovány vždy dva kusy DUMMY dílů. Jeden pro očekávaný výsledek testu OK a druhý pro NOK. Dummy díly dále potom můžeme rozdělovat podle produktů čí rodin produktů.

Obecně můžeme říci, že pokud nám to povaha výroby (pracovišť) povoluje, můžeme mít v celém systému DUMMY pro každé pracoviště nebo skupinu pracovišť pouze dva existující DUMMY díly pro OK a NOK test. Není-li tomu tak, je potřeba mít těchto DUMMY dílů víc a nastavit jim správné „Používání DUMMY". Tzn. Přiřadit ke správným produktům a na správná pracoviště.

### Funkce dummy

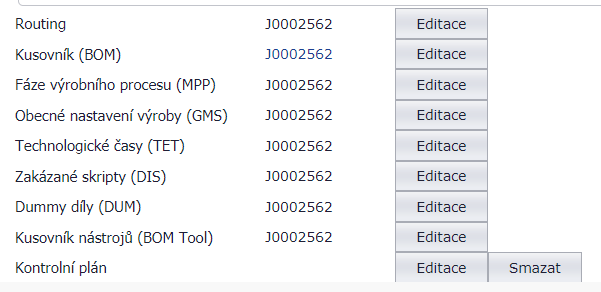

❖ Pokud bude nastaven proces logiky dummy u Jobu, tak se Dummy test bude vyžadovat načtení unikátního kódu dummy dílu. Dokud neproběhne test dummy, je pracoviště blokováno pro normální provoz.

❖ Pracoviště vypíše zprávu pro operátora na displeji, kterou je možné definovat pro každé nastavení dummy.

❖ Uživatelsky volitelná funkce, je odeslání alarmu při přijetí nepožadovaného výsledku při dummy testu.

❖ Výsledky dummy, lze evidovat historicky samostatně s možností exportu do excelu.

Nastavení proces.

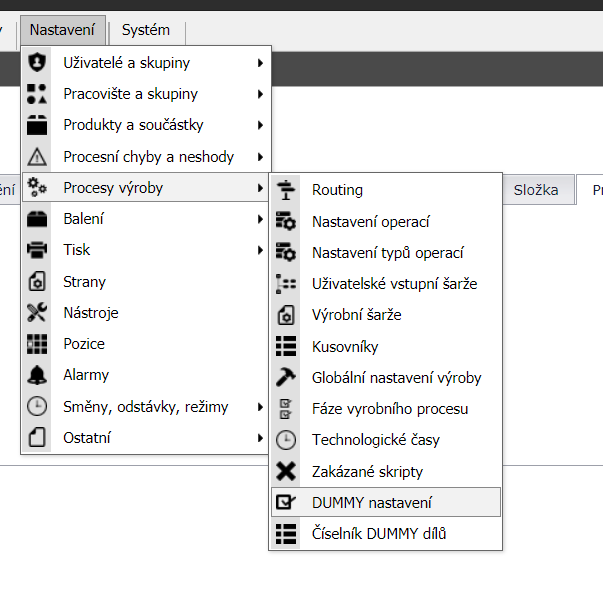

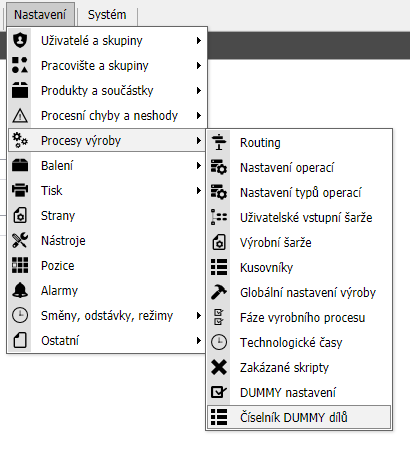

V nastavení -- procesy výroby -- DUMMY nastavení se nastavuje proces.

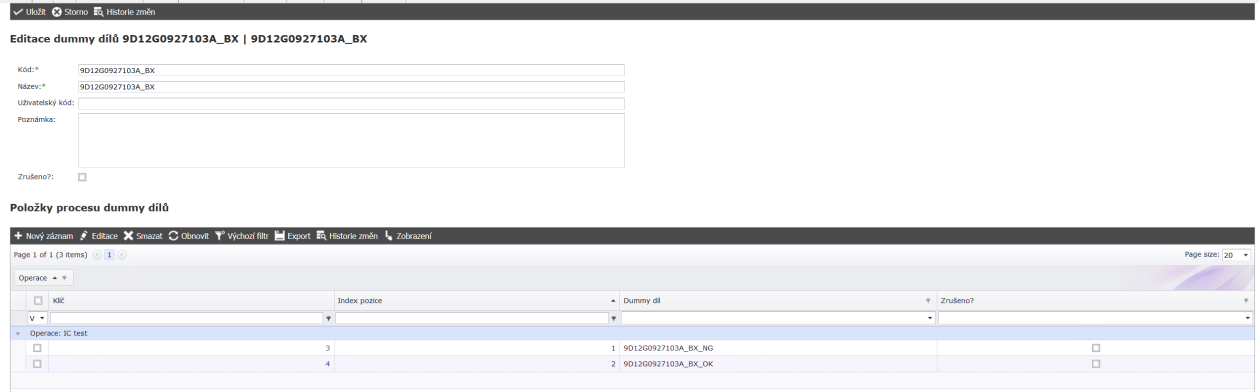

Na této stránce lze vytvářet i editovat procesy DUMMY. Pozor v případě, že Job již existuje je potřeba vytvořit proces přímo u jobu.

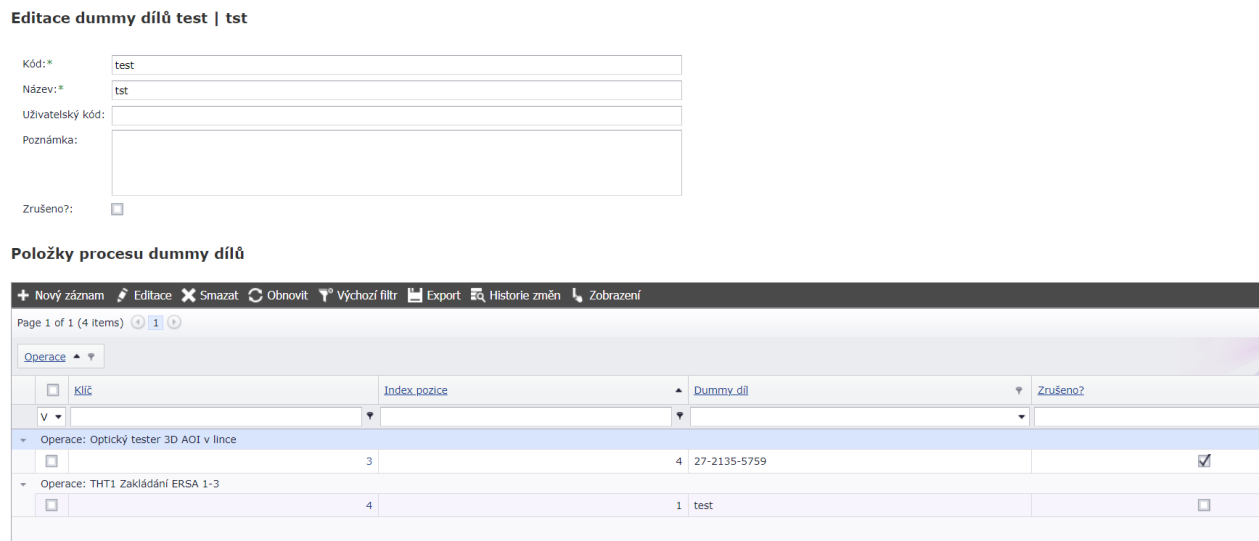

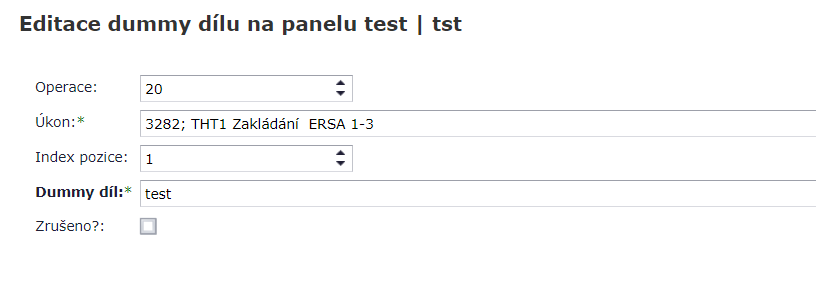

V editaci položky procesu je nutné nastavit operaci, úkon, index pozice (Kolik testů je potřeba provést 1-X) - Když je index pozice stejný je nutné provést jen jeden test pro daný index, DUMMY díl, popř. je možné zde DUMMY zrušit tzn u daného Jobu nebude xTrace vyžadovat uvolnění pracoviště.

### Nastavení na produktu.

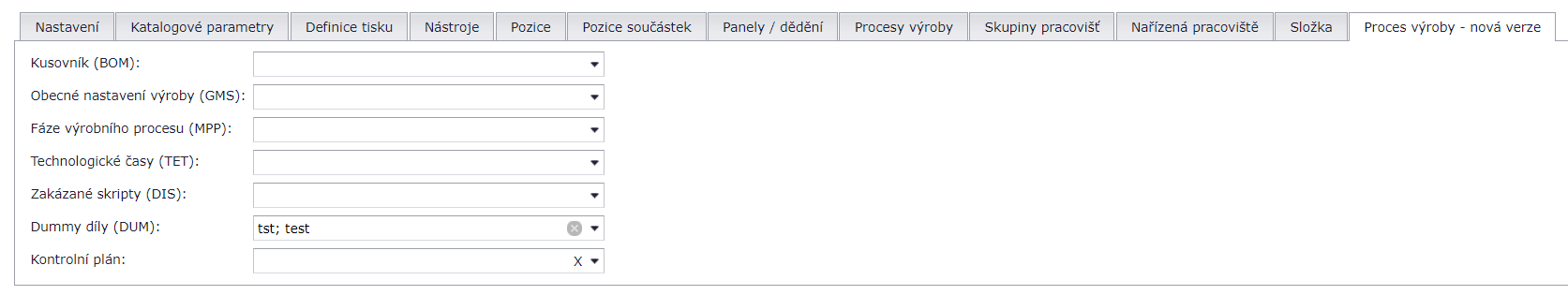

U produktu v záložce Proces výroby -- nová verze je potřeba vybrat DUM proces, aby při založení Jobu. xTrace automaticky informace o procesech DUMMY dohledal.

Nastavení typu testu na DUMMY dílu.

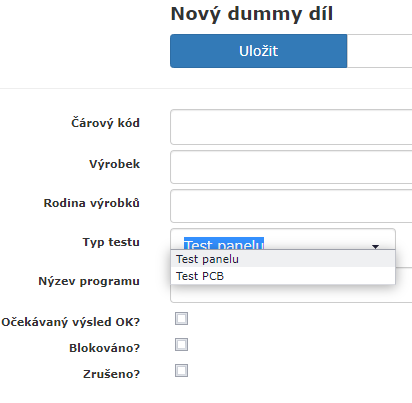

V číselníku MES DUMMY (nastavení -- procesy výroby -- číselník dummy) se pro každý testovací vzorek nastavuje parametr Typ testu. MES nyní umožňuje nastavit * Test panelu * Test PCB

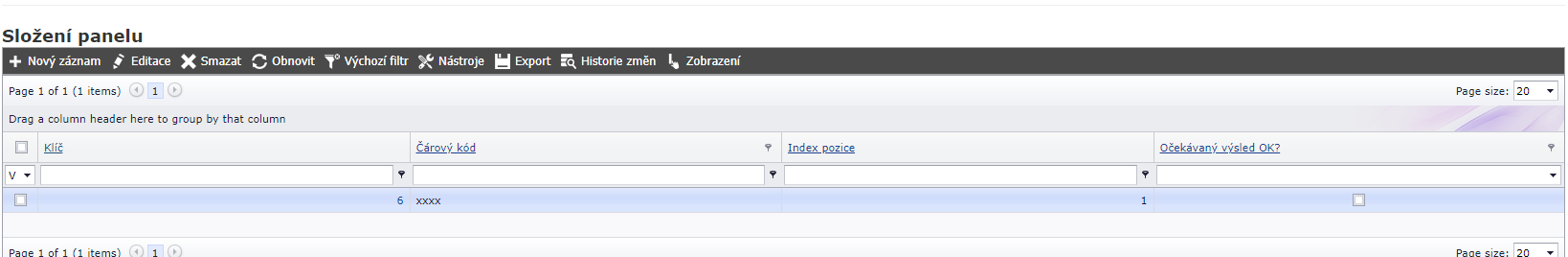

Je-li nastaven test panelu, potom není nutné nastavovat na dummy dílu složení panelu. Pokud

testovací zařízení testuje díl, tak musí vrátit výsledek pro celý panel (OK / NOK).

Je-li nastaven typ testu Test PCB ale testuje se nerozpadlý panel, potom musí mít dummy díl v MES ve své definici nastaveno složení panelu! Složení panelu nemusí být kompletní, lze tam nastavit jen ty desky, které chceme vyhodnocovat. Je nutné vždy nastavit parametr index pozice nebo čárový kód desky na panelu. Mějte na paměti, že všechny testery neumí vracet sériové číslo (čárový kód) desky, kterou na panelu testuje, ale obvykle vrací pořadové číslo desky na panelu. Z toho vyplívá, že důležitější je parametr Index pozice desky, ale pokud víme i její SN je dobré to do té definice nastavit. I v tomto režimu je důležitý celkový výsledek testu panelu. Dále se díváme na výsledky PCB desek, a to na ty desky, které jsou v definici složení panelu DUMMY dílu. Tedy, pokud má panel 6

desek a do definice si nastavím 3 pozice například (2,4,6), tak MES zajímají jen výsledky těchto desek, ostatní ignoruje.

Riziko je, kdyby se nastavilo složení pro 6 desek ale panel by měl desky 4. tester pak nikdy nevrátí výsledky pro desku na pozici 5 a 6 a tím pádem by byl celý test špatně.

V případě, že tester testuje jen desku (panel je rozdělen na děličce) potom se jako typ testuje nastavuje Test PCB.

Nastavení očekávaného výsledku znamená, jaký očekáváme celkový výsledek testu, typicky

pokud nastavíme, že na nějaké pcb očekáváme chybu, tak celkový výsledek by měl být NOK.

Pokud je nastaven parametr Blokováno, tak v případě načtení takto zablokovaného dílu

nebude zahájen dummy test, ale bude vypsána hláška: Dummy díl XYZ je zablokován.

V případě nastavení parametru zrušeno nebude daný dummy díl možné načíst na pracovišti i v

případě že bude v dummy procesu u výrobní objednávky nastaven.

### Nastavení očekávaných naměřených výsledků konkrétní desky na panelu

Standardně se u desky zadává, jaký je očekávaný výsledek OK nebo NOK. Testovací zařízení například desku vyhodnotí jako NOK, ale je potřeba zjistit, jestli program našel někde určité hledané chyby nebo naměřené hodnoty, které vyhovují zadání / nastavení. Celkový výsledek nás nyní tak nezajímá, potřebujeme vědět, jestli například na desce XY našel na nějaké konkrétní referenci určitou chybu či nikoliv.

Rozhraní umožní nastavit pro celý panel nebo konkrétní desky na panelu (složení panelu) tyto varianty:

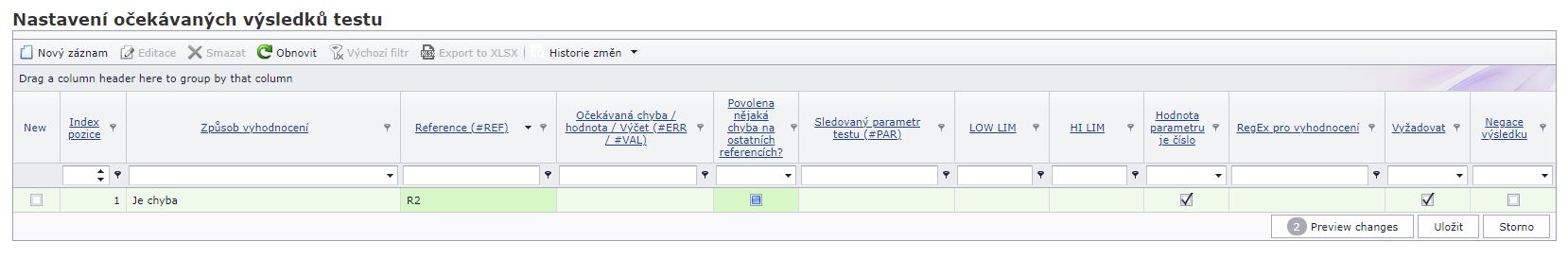

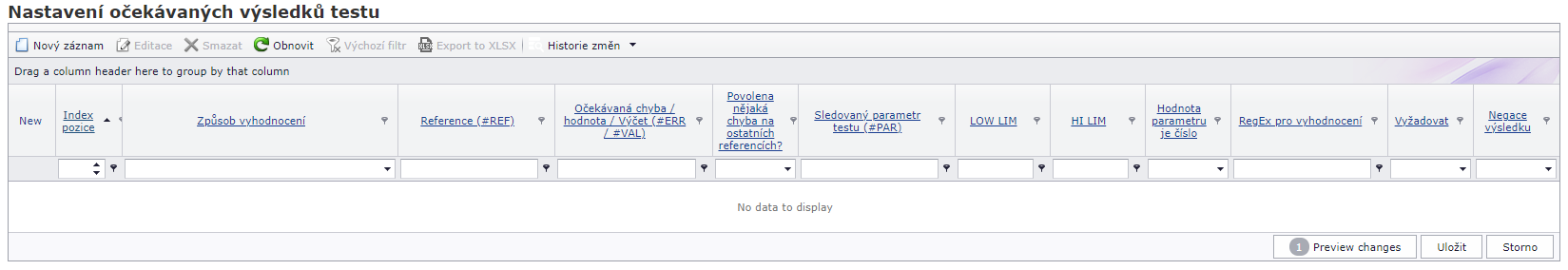

Nastavení DUMMY vyhodnocení výsledků testů

Nastavení DUMMY se dělá pouze na webu MES xTrace.\ Základní pojmy:

Pro panel nebo desku(y) je možné nastavit nekonečně mnoho definic očekávaných výsledků z testu k porovnání. Nastavuje se tedy pro konkrétní dummy vzorek.

Tabulka níže popisuje základní parametry jedné definice, které bude nutné nastavit

Název parametru Popis Zadání
Index pozice desky / panelu Pokud se testuje panel a jsou na něm desky a chci definici vztáhnout k jedné z nich, potom zadám její index pozice. Index pozice desek začíná od 1. Index pozice=0 je rezervován pro panel, pokud index nezadám platí pro všechny desky v definici složení panelu dummy vzorku. 0 = panel - výsledek je k celému panelu (pravděpodobně nebude využito 1 až N – index pozice konkrétní desky pro kterou definice platí
Způsob vyhodnocení Co se vyhodnocuje: • Je Chyba (na #REF nebo bez) • Není chyba (na #REF nebo bez) • Hodnota je v limitu (číslo/text) nebo podle očekávané hodnoty (text) • Hodnota bez limitu • Hodnota ve výčtu hodnot • Hodnota se rovná, nerovná, začíná, obsahuje, končí nebo je výčtu jiných hodnot. Výběr rolovací seznam:-Je chyba -Není chyba -Hodnota parametru s limitem -Hodnota parametru s limitem podle testeru -Hodnota parametru je ve výčtu hodnot -Hodnota parametru se rovna zadané hodnotě -Hodnota parametru se nerovná se zadanou hodnotou -Hodnota parametru začíná hodnotou -Hodnota parametru obsahuje hodnotu -Hodnota parametru končí hodnotu
Reference (#REF) Na jaké referenci se způsob vyhodnocení aplikuje Textové pole -Zadá se #REF jedna nebo výčet oddělený čárkou. Např: R22 nebo R22, R50 -Prázdné - #REF není uvedena
Očekávaná chyba / hodnota / Výčet (#ERR / #VAL) Očekávána chyba / hodnota je nebo není podle způsobu vyhodnocení na #REF – není-li #REF potom bez vztahu k referenci -Jedna nebo výčet chyb/hodnot oddělené čárkou (pro chyby) nebo # pro hodnoty. Zadává se jako text. -Nezadává se regex
Očekávaná chyba/hodnota/nebo výčet Výčet (#ERR / #VAL) Očekávána chyba / hodnota je nebo není podle způsobu vyhodnocení na #REF – není-li #REF potom bez vztahu k referenci -Jedna nebo výčet chyb/hodnot oddělené čárkou (pro chyby) nebo # pro hodnoty. Zadává se jako text. -Nezadává se regex
Povolena nějaká chyba na ostatních referencích? Ostatní #REF ve výsledku kromě mnou u zadaných v parametru Reference nesmí obsahovat chybu Zaškrtávací políčko Ano/Ne/Nenastaveno Má význam pouze když je parametr Reference vyplněný a výchozí stav je Nezadáno
Sledovaný parametr testu (#PAR) Zadává se název parametru ve výsledku testu, který obsahuje naměřenou hodnotu, kterou chceme porovnávat, jestli je v limitu nebo se rovná/nerovná nějaké hodnotě, či obsahuje/neobsahuje nastavenou hodnotu (podle způsobu vyhodnocení) Například OUTPUT_VOLTAGE
LowLimit Spodní hranice Textové pole. Zadává se číslo v jednotce, ve které je výsledek testu. Například pokud se měří výstupní napětí ve voltech (V) a spodní limit je 100 mA (mV), pak se zadá 0,1. Je-li NULL (není vyplněno) není spodní limit určen. Více v kapitole Upřesnění parametrů
LOWLimitOhraničení #VAL je větší nebo rovno něž LowLimit
HILimit Horní hranice Textové pole – horní hranice, způsob zadání stejný jako u LowLimit. Je-li NULL (není vyplněno) není horní hranice určena. Více v kapitole Upřesnění parametrů
MaxLimitOhraničení #VAL je menší nebo rovno MaxLimit
Hodnota je číslo Nastavíme Ano/Ne jestli se má vyhodnocovací algoritmus chovat k zadané hodnotě LowLim, MaxLim a k hodnotě z testu jako k číslu (desetinné), tzn. Že se pokusí o konverzi z textu na číslo Například je-li naměřena hodnota 1,2V a řekneme, že je to číslo, pak odstraní všechny znaky, co nejsou číslo, v tomto případě převede na 1.2 a pak teprve provede porovnání. Výchozí nastavení je ANO, pokud se sleduje chyba na referenci nemá význam zadáva
Vyžadováno? (Vyž) Chyba nebo naměřená hodnota se ve výsledku očekává Ano/Ne Ano(výchozí)-pokud není ve výsledku testu sledovaná #REF nebo #PAR nebo #ERR pak je výsledek vyhodnocení FAIL. Když je “Ne” pak #REF nebo #PAR či #ERR nemusí být ve výsledku a přeskočí se toto vyhodnocení a nastaví se SKIP-PASS. Více níže.
Negace výsledku Neguje výsledek vyhodnocení podle definice ANO / NE Když je výsledek PASS potom negace je FAIL a naopak. Výchozí nastavení je NE – nedělej negaci
CompareRegEx RegEx který se aplikuje na parametr na vypasovanou hodnotu parametru a když projde tak je výsledek PASS
Výsledek vyhodnocení algoritmu Když je nastavená podmínka splněná, pak je výsledek PASS jinak FAIL Toto je výpočet (nezadává se) a tento parametr je obsažen až ve výsledku dummy testu – historie

Každá jedna definice se bude vyhodnocovat samostatně. Pokud bude definice špatně zapsaná / zadaná může dojít k nesprávnému vyhodnocenínebo se jedna definice může vylučovat s jinou!

Index pozice / panelu

Celá definice se nastavuje do jedné "tabulky" s tím, že tento parametr určuje, pro jakou desku na panelu je definice platná.

Hodnota Index pozice / panelu Popis
0 Definice je platná pouze pro panel jako celek a má význam ji zadávat, pokud bytester vracel výsledek za celý panel.
1 až N Jedno konkrétní číslo jako pozice desky na panelu, pro kterou je definice platná.Má-li panel 6 desek a nastavíme číslo 3, pak je definice platná pro třetí desku napanelu. Pomocí TesterPCBDirection se podle výsledku testu spočítá -- získá správný výsledek pro třetí desku a dojde k vyhodnocení. Přesně tak jak pracuje testovací zařízení s normálním běžným výrobkem.
Prázdné Není-li pozice desky uvedena, pak definice platí pro všechny desky na panelu podlenastaveného složení na DUMMY vzorku.

Reference #REF

Uživatel zadává přesné označení reference, a to buď jednu konkrétní nebo výčet oddělený čárkou. POZOR! Na žádost NVI nedochází k převádění malých písmen na velká ani k odmazávaní případných mezer je tedy důležité mít stejnou formu reference jako v programu.

Očekávána chyba / hodnota

Pokud je způsob vyhodnocení zaměřen na Je chyba nebo Není chyba, potom uživatel zadá přesně to, co očekává z výsledku testu. Může zadat výčet oddělený čárkou. POZOR! Na žádost NVI nedochází k převádění malých písmen na velká ani k odmazávaní případných mezer je tedy důležité mít stejnou formu výčtu.

Povolena nějaká chyba na ostatních referencích?

Pozor na tento parametr. Pokud vyhodnocuji referenci a je na ní nějaká chyba, je jedno jestli konkrétní nebo jen chyba. A operátor má tento parametr na ANO, algoritmus se podívá, jestli na jiných referencích ve výsledku je nějaká chyba a když ANO tak je výsledek PASS.

Sledovaný parametr testu (#PAR)

Zadává se přesný název parametru ve výsledku testu, který chceme vyhodnotit.

Hodnota je číslo

Například je-li naměřena hodnota 1,2V a řekneme, že je to číslo, pak odstraní všechny znaky, co nejsou číslo, v tomto případě převede na 1.2 a pak teprve provede porovnání. Výchozí nastavení je ANO, pokud se vyhodnocuje chyba na referenci nemá zadání tohoto parametru na ANO/NE význam.

LowLimit a HiLimit

Nastavení platí pouze pro způsob vyhodnocení „Hodnota parametru limitem". Uživatel zadává spodní hranici a horní hranici mezních hodnot. Má možnost zadat kladné nebo záporné i celé nebo desetinné číslo, kde oddělovač desetin je ".". Dále má možnost zadat textový řetězec, pokud nastaví parametr Hodnota je číslo na ANO.

Pro porovnání spodní hranice limitu je použito matematického větší nebo rovno a horního limitu menší nebo rovno. Uživatel může spodní nebo horní limit nezadat v případě, že se hodnota vyhodnocuje jako číslo. Pokud není zadán spodní limit, pak je jeho mezní hodnota brána jako (-) nekonečno a pokud horní pak (+) nekonečno. Pokud nejsou zadané oba limity aplikuje se větší nebo rovno než (-) nekonečno a menší nebo rovno než (+) nekonečno a výsledek vyhodnocení je pak PASS.

Vyžadováno?

Uživatel nastavuje, jestli vyhodnocovaná reference, chyba nebo hodnota je ve výsledku testu DUMMY vzorku vyžadována. Když je nastaveno ANO a není obsahem výsledku testu, je vyhodnocení FAIL. Pokud je nastaveno na NE a je ve výsledku testu, tak se vyhodnotí a podle toho, jak to dopadne nastaví PASS nebo FAIL. Pokud je nastaveno na Ne a není výsledek vyhodnocení nastaví SKIP-PASS.

Negace výsledku

Když je výsledek PASS potom negace je FAIL a naopak. Výchozí nastavení je NE -- nedělej negaci

Ukázka nastavení

Následující ukázky možných variant nastavení jsou obecné. Není tu parametr Index pozice desky / panelu, protože definice je obecná jak pro celý panel, tak pro jednu či více desek (výčet). Bližší informace k parametru Index pozice desky / panelu je v kapitole Upřesnění parametrů.

Na zadané referenci očekáváme, že je konkrétní chyba

| Způsob vyhodnocení REF | Očekávaná chyba/hodnota | Povolena chyba na ostatních referencích? | Sledovaný parametr testu | LOW LIM | HI LIM | Hodnota je číslo | Vyžadováno? | |---|---|---|---|---|---|---|---|---| |Je chyba|R1|BRIDGE|||||ANO| |Je chyba|R2,R3|MISSING|||||ANO| |Je chyba |U1|ZKRAT,MISSING|||||NE|

Výše uvedené nastavení počítá s tím, že * na REF R1 musí být chyba BRIDGE a když není pak je výsledek FAIL * Na REF R2 a R3 musí být chyba MISSING a když není, je výsledek FAIL * Na REF U1 musí být chyba ZKRAT a MISSING a když není je výsledek FAIL. Pokud ve výsledku testu není výsledek pro referenci U1 pak se záznam přeskočí a výsledek se nastaví na SKIP-PASS

Na zadané referenci očekáváme, že není konkrétní chyba

| Způsob vyhodnocení REF | Očekávaná chyba/hodnota | Povolena chyba na ostatních referencích? | Sledovaný parametr testu | LOW LIM | HI LIM | Hodnota je číslo | Vyžadováno? | |---|---|---|---|---|---|---|---|---| |Není chyba|R1|ZKRAT|||||NE|

Na REF R1 nesmí být chyba ZKRAT. Když na R1 nenajde ZKRAT je výsledek PASS jinak FAIL. Pokud ve výsledku testu není výsledek pro R1 pak je výsledek SKIP-PASS. Na zadané referenci očekáváme, že je chyba (není určeno jaká)

| Způsob vyhodnocení REF | Očekávaná chyba/hodnota | Povolena chyba na ostatních referencích? | Sledovaný parametr testu | LOW LIM | HI LIM | Hodnota je číslo | Vyžadováno? | |---|---|---|---|---|---|---|---|---| |Je chyba|R54,R122,R222||||||ANO|

Na REF R54, R122 a R222 musí být nějaká chyba, když je na všech tak je výsledek PASS jinak FAIL. Pokud by však ve výsledku testu chyběl výsledek pro některou z referencí R54,R122 nebo R222 pak je výsledek FAIL.

Konec stránky\

Na zadané referenci očekáváme, že není chyba (není určeno jaká)

| Způsob vyhodnocení REF | Očekávaná chyba/hodnota | Povolena chyba na ostatních referencích? | Sledovaný parametr testu | LOW LIM | HI LIM | Hodnota je číslo | Vyžadováno? | |---|---|---|---|---|---|---|---|---| |Není chyba|R54,R122,R222||||||ANO|

Pokud na REF R54,R122 a R222 není chyba, pak je výsledek PASS jinak FAIL.

Na zadané referenci očekáváme, že je konkrétní chyba a na ostatních referencích nesmí být žádná chyba

| Způsob vyhodnocení REF | Očekávaná chyba/hodnota | Povolena chyba na ostatních referencích? | Sledovaný parametr testu | LOW LIM | HI LIM | Hodnota je číslo | Vyžadováno? | |---|---|---|---|---|---|---|---|---| |Je chyba |R54|BRIDGE|NE||||ANO|

Na REF R54 musí být chyba BRIDGE a na ostatních referencích nesmí být žádná chyba. Když je to splněno je výsledek PASS, pokud není ve výsledku testu vyhodnocení pro R54 je výsledek FAIL.

Pozor na nastavení: | Způsob vyhodnocení REF | Očekávaná chyba/hodnota | Povolena chyba na ostatních referencích? | Sledovaný parametr testu | LOW LIM | HI LIM | Hodnota je číslo | Vyžadováno? |Výsledek| |---|---|---|---|---|---|---|---|---|---| |Je chyba |R54|BRIDGE|NE||||ANO|FAIL| |Je chyba |R55|MISSING|||||ANO|PASS|

Tady je případ nesprávného zadání. Na R54 je chyba BRIGE. Další řádek hodnocení požaduje, aby na R55 byla chyba MISSING. Přijde výsledek a z výsledku vyčteme že je chyba na R54 BRIDGE a R55 MISSING což podle zadání uživatel požaduje. U R54 uživatel ale nastavil, že na dalších referencích nesmí být chyba. Pak je výsledek celkově FAIL.

Na zadané referenci očekáváme, že je chyba (není určeno jaká) a na ostatních referencích nesmí být žádná chyba

Způsob vyhodnocení REF Chyba(y) / Hodnota(y) Povolena chyba na ostatních referencích? Sledovaný parametr testu LOW LIM HI LIM Hodnota je číslo Vyž?
Je chyba R54 NE ANO

Na zadané referenci R54 nesmí být chyba (jakákoliv) a kontrola se vyžaduje. Tedy ve výsledku musí být výsledek pro R54 jinak je test FAIL.

Naměřená hodnota (číslo) parametru je/není v nastaveném limitu

Způsob vyhodnocení REF Chyba(y) / Hodnota(y) Povolena chyba na ostatních referencích? Sledovaný parametr testu LOW LIM HI LIM Hodnota je číslo Vyž?
Hodnota parametru s limitem VOLTAGE >13.5 ANO ANO
Hodnota parametru s limitem VOLTAGE <=13.5 ANO
Hodnota parametru s limitem VOLTAGE 10 11 ANO

Podle první definice ve výsledku očekáváme naměřenou hodnotu v parametru VOLTAGE. Získanou hodnotu například 11,5V převedeme na číslo a porovnáme: #VAL> #LOWLIM = 11.5> 13.5 = FAIL Podle druhé definice musí být VOLATGE menší nebo rovno 13.5 #VAL \<= HILIM = 11.5 \<= 13.5 = PASS Podle třetí definice musí být VOLTAGE v rozsahu #VAL>= #LOWLIM AND #VAL \<= #HILIM = 11.5 >= 10 AND 11.5 \<= 11 = FAIL\ Podobně můžeme definovat naměřenou hodnotu, kde potřebujeme určit spodní či horní nebo obě hranice limitu.

Pokud HILIM a LOWLIM není od nás zadaný a není zadaná Hodnota (konkrétní) pak se počítá že limit je předaný s výsledkem testu\

Naměřená hodnota (číslo) parametru je/není v nastaveném limitu se vztahem na referenci

Způsob vyhodnocení REF Chyba(y) / Hodnota(y) Povolena chyba na ostatních referencích? Sledovaný parametr testu LOW LIM HI LIM Hodnota je číslo Vyž?
Hodnota parametru s limitem R55 VOLTAGE >10 <11 ANO ANO

Tento případ nám ukazuje, že vyžadujeme, aby ve výsledku testu na referenci R55 byl naměřená hodnota v parametru VOLTAGE vetší než 10 a menší než 11. Pokud je tomu tak je výsledek je PASS. Když výsledek pro R55 není z testovacího zařízení předán, nebo není VOLTAGE, nebo v nastaveném limitu je výsledek FAIL.

Naměřená hodnota (číslo) parametru je =, \< , \<=, =, =>, > (jedna z variant) nastavené očekávané hodnotě se vztahem nebo bez vztahu k referenci

Způsob vyhodnocení REF Chyba(y) / Hodnota(y) Povolena chyba na ostatních referencích? Sledovaný parametr testu LOW LIM HI LIM Hodnota je číslo Vyž?
Hodnota parametru se rovná 356938035643809 IMEI NE ANO
Hodnota parametru se nerovná Prázdný řetězec, hodnota není zadána HW_Version ANO
Hodnota parametru začíná XXX_b1 CheckRes
Hodnota parametru obsahuje X_b1_5 Param1

Takto můžeme postupovat dále s nastavením.

Pokud by uživatel chtěl porovnat, jestli parametr obsahuje nějaký výčet hodnot. Potom jako parametr Chyba / hodnota zadáme výčet hodnot oddělený znakem #. Například x1#x33#xxx -- hodnota parametru ve výsledku musí obsahovat x1 nebo x33 nebo xxx jinak je FAIL.

Historie DUMMY.

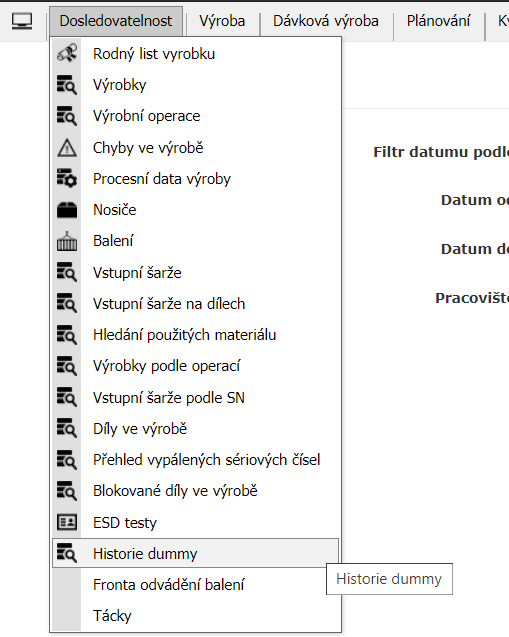

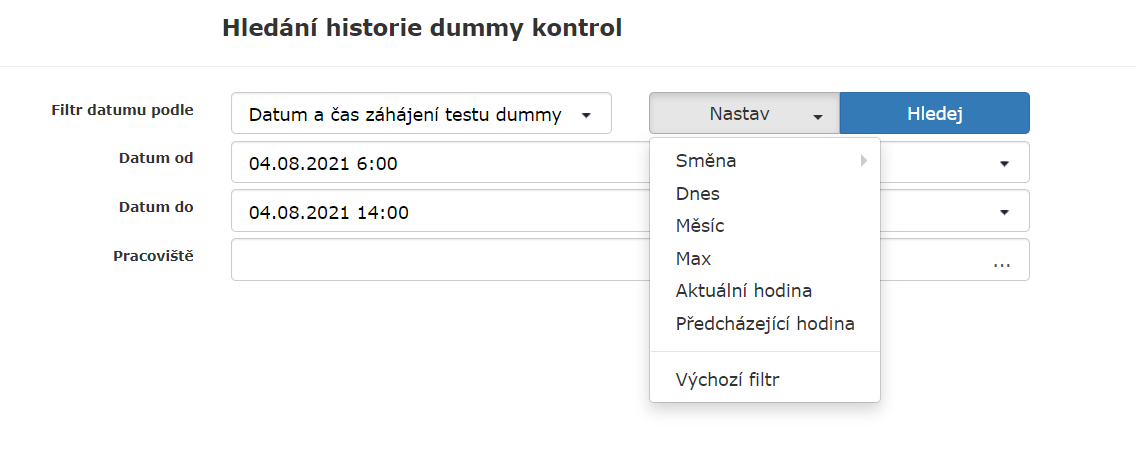

V záložce dosledovatelnost je položka historie DUMMY, díky které se dají filtrovat proběhlé testy.

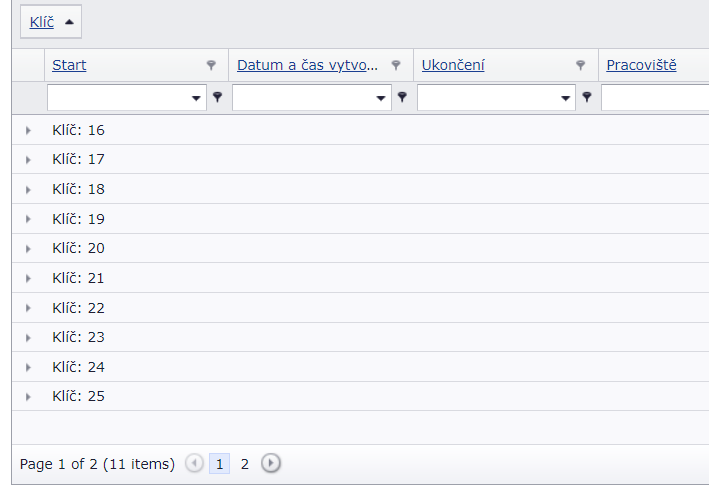

Filtrovat lze podle času a pracoviště:

Pokud není nastavené pracoviště filtr vyhledá testy na všech pracovištích.Tabulku dohledaných testů jde dále upravovat přetáhnutím sloupců do hlavičky pro seskupení podle přetáhlého sloupce:

Nastavení v xTrace studiu.

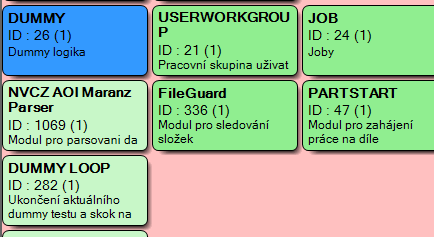

Jedná se o dva moduly: DUMMY a DUMMY LOOP, které spustí a ukončí test dummy. V tomto případě

je rozhodnutí testu na základě logového souboru ze stroje, kdy cestu k tomuto souboru ovládá modul FileGuard. Je nutné aby modul, který vložíme mezi DUMMY a DUMMY LOOP vložíme uměl s dummy pracovat, tedy není možné tam vložit jakýkoliv modul.

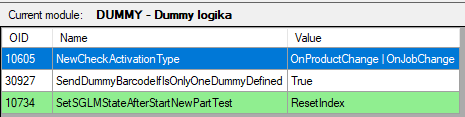

V modulu DUMMY se nastavuje parametr NewCheckActivationType pro aktivaci DUMMY logiky (při změně produktu, směny apod.), další parametr je SendDummyBarcodeIfIsOnlyOneDummyDefined, který pokud je nastaven na true, tak v případě nastavení pouze jediného dummy dílu na danou výrobní objednávku a operaci přepošle sériové číslo dummy dílu, aby jej nemusel načítat operátor. Poslední parametr SetSGLMStateAfterStartNewPartTest určuje co se má stát po aktivaci DUMMY. Modul může skočit na další část v logice (UpLevel) nebo počkat na command označující výsledek DUMMY, který pošle operátor (OK/NOK díl -- ResetInedex)\

Dummy -- paralelní zpracování dílů

Parametr na modulu HTTP API Dummy

Při nastavení ParallelDummyTest = true, budou příchozí požadavky ze stroje řazeny do fronty.

Fronta zahájených dummy testů

Samotný modul Dummy, který umí zpracovávat dummy vzorky pouze sekvenčně, zůstane beze změny. Upraven bude pouze modul HTTP API Dummy. U něj bude vytvořena fronta zahájených dummy testů.

Při přijetí požadavku ze stroje na zahájení testu bude tento požadavek zařazen do fronty. S každým výsledkem testu ze stroje bude do modulu dummy nejdříve odeslán příslušný požadavek na zahájení testu z fronty.

Chování modulu Dummy při pokusu zahájení testů více dummy vzorků

Již bylo zmíněno, že modul Dummy neumí zahájit test více dummy vzorků současně. Pokud přijde požadavek na zahájení testu dummy vzorku A, modul Dummy ověří, zda je vzorek A součástí dummy procesu a zda je možné zahájit test dummy vzorku A. Následně zahájí/nezahájí test dummy vzorku A a odešle odpoveď OK/NOK. Nyní modul očekává výsledek dummy testu vzorku A. Pokud ale místo výsledku přijde požadavek na zahájení testu dummy vzorku B, modul Dummy zapomene již zahájený test dummy vzorku A, přejde k ověření vzorku B a odešle příslušnou odpověď. Dalo by se říct, že modul Dummy přerušil test vzorku A a zahájil test vzorku B.

Tohoto chování využije modul HTTP API Dummy při příchozích požadavcích ze stroje o zahájení testu a výsledku testu.

Zahájení práce s dummy dílem

Při přijetí požadavku ze stroje o zahájení testu modul HTTP API Dummy zpracuje data, a\ prostřednictvím modulu Dummy zahájí/nezahájí test požadovaného dummy vzorku (případně přeruší zahájený test předchozího vzorku). Při OK stavu, je dummy vzorek zařazen do fronty zahájených dummy testů.

Ukončení práce s dummy dílem

Při přijetí výsledku testu ze stroje modul HTTP API Dummy zpracuje data. Pomocí příslušného požadavku z fronty zahájených dummy testů „přepne" modul Dummy na test příslušného dummy vzorku a předá data o výsledku testu. Následně stroji odešle odpověď OK/NOK.

Příkazy pro manuální dokončení dummy testu

Příkazy C0351a C0352 jsou obsluhovány modulem Dummy. Postup použití tedy zůstane stejný. Nejdřív je nutné načíst SN dummy vzorku a následně příkazem ukončit test jako OK/NOK. Dummy vzorky načtené tímto způsobem nejsou zařazovány/vyřazovány z fronty modulu HTTP API Dummy.

Podmínky pro zavedení

Je nutné, aby se ve výsledku testu od testeru nacházelo sériové číslo dummy dílu, protože bez něj se nedá identifikovat ke které aktuálně rozpracované definici příchozí výsledek patří.

Rizika:

Robot JCEE

Dummy proces

Po odpovědi na virtuální díl je spuštěn samotný proces dummy. Robot pošle cantest na dummy vzorek. MES odpoví, podle toho, zda SN odpovídá nastavenému dummy procesu. OK odpověď:

{"result":"","text":""}

NOK odpověď -- když SN není součástí dummy procesu, MES si myslí, že robot poslal cantest na obyčejný díl, odpoveď:

{"result":"error-dummy","text":"Je vyžadováno uvolnění pracoviště!"}

Robot pošle result na dummy vzorek. MES zkontroluje result podle nastaveného dummy procesu. OK odpověď:

{"result":"","text":""}

NOK odpověď:

{"result":"error-dummy","text":"Hláška z modulu Dummy popisující neshodu výsledku s nastaveným procesem"}

Pokud byl test některého vzorku NOK, robot dokončí celý dummy proces a začne znovu. MES bude odpovídat OK na cantest dummy vzorků, které již byly úspěšně otestovány. MES bude odpovídat OK na result dummy vzorků, které již byly úspěšně otestovány a druhý výsledek testu bude ignorovat.

Robot testuje více vzorku zároveň. V MES musí být funkční PÚ ze změnového řízení č. 039/2021 Dummy -- paralelní zpracování dílů.

Dokončení testu dílů zahájených před vyvoláním dummy procesu

Během dummy procesu robot posílá result a addtobox na díly, které začal testovat před vyvoláním režimu dummy. MES tyto výsledky přijme a zapíše k příslušným dílům, v případě addtobox vloží díl do balení. Cantest na další díly robot posílá až po skončení dummy režimu. Pokud by přišel cantest na díl, který není v definici dummy, MES odpoví:

{"result":"error-dummy","text":"Je vyžadováno uvolnění pracoviště!"}

Vyvolání dummy režimu ze strany MES

Nastane situace, že robot vyrábí a v MES je vyvolán režim dummy například přechodem na novou směnu. Na příští cantest, který robot pošle MES odpoví

{"result":"error-dummy","text":"Je vyžadováno uvolnění pracoviště!"}

Robot přejde do režimu dummy.

Command pro ukončení celého dummy procesu

Bude vytvořen nový command C0353 -- Ukončení dummy procesu s OK výsledkem. Pokud je MES v režimu dummy a obdrží command C0353, ukončí celý dummy proces a do historie zapíše, že došlo k uvolnění pracoviště. V historii bude uvolnění pracoviště tímto commandem označeno speciálním příznakem Proces dummy přeskočen.

Rizika: * pokud byl test některého vzorku NOK, robot dokončí celý dummy proces a začne znovu. MES bude odpovídat OK na cantest dummy vzorků, které již byly úspěšně otestovány. MES bude odpovídat OK na result dummy vzorků, které již byly úspěšně otestovány a výsledek testu bude ignorovat.
