Aplikace Inventura

K čemu slouží

• zjištění aktuálního stavu dílu
• změna stavu dílu
• posunutí dílu v routingu
• zapsání operací k dílu
• přehled historie dílů, které prošly inventurou

Webové rozhraní

Nástroj je dostupný na webové adrese ~/production/inventory.aspx. Pro přístup musí mít uživatel povolenou zabezpečenou akci SysAdmin.Inventory. Pro provádění změn na dílech musí mít uživatel oprávnění pracovat na pracovišti SysAdmin 2.

• Stránka vyžaduje přihlášení uživatele
• Pro přístup na stránku musí mít uživatel povolenou zabezpečenou akci SysAdmin.Inventory. Tato akce byla přiřazena roli Administrators
• Formulář má responsivní šířku podle velikosti monitoru/okna
• Tlačítka Uložit změny a Beze změn jsou zakázana (vizuálně i funkčně), pokud není načtený žádný čárový kód
• Pokud vybraný díl je panel nebo je pouze vypálený na laseru a ještě není v xTrace, tak v seznamu Následující operace je možné vybrat maximálně jednu operaci za strojním dělení (nebo za operací kde se rozpadá panel) - Pro správnou funkčnost je nutné nejdříve panel nechat rozdělit a potom znovu načíst jednotlivé DPS a posunout je dál.

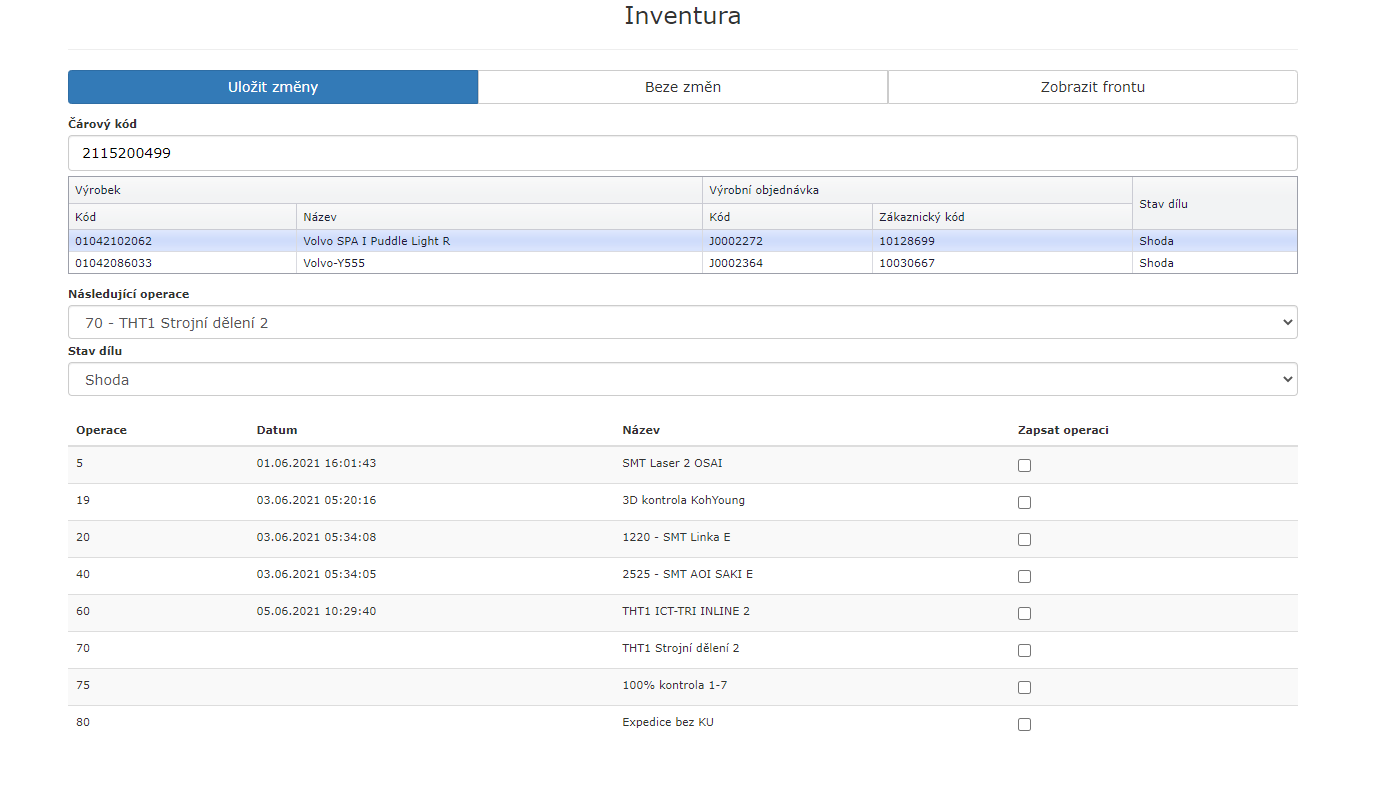

Formulář je přizpůsoben pro použití čtečky čárových kódů. Po načtení čárového kódu dílu do pole Čárový kód se zobrazí základní informace o tomto díle. Čárový kód je možné zadat i pomocí klávesnice a tlačítka Enter. Pokud existuje více dílů se stejném čárovým kódem, je možné vybrat konkrétní díl podle výrobku nebo výrobní objednávky kliknutím na příslušný řádek v tabulce. Dohledat lze i díly, které mají pouze záznam o vypálení laserem, ale ještě nebyly na vstupním pracovišti, a nejsou tak zapsány jako díly v xTrace.

Níže jsou pole Následující operace, Stav dílu a seznam operací dílu. V seznamu operací vidíme, které operace už byly provedeny, podle údaje ve sloupci datum.

Aplikace Inventura umožňuje vidět poslední výsledek každé operace, pro zjednodušení, ale lze nalézt i v Rodném listu výrobku.

Uživatel se rozhodne, jak bude postupovat dál. Má tyto možnosti:

• Beze změn

Nejsou provedeny žádné akce s dílem, dojde pouze k zapsání záznamu o inventuře dílu

• Změna následující operace

Výběrem operace v poli Následující operace dojde k posunutí dílu v routingu. V seznamu operací se automaticky zašktrnou všechny chybějící operace před vybranou operací, aby došlo k zapsání těchto operací. Ručně je možné vybraná zatržítka upravit. Pokud se jedná o panel, tak formulář neumožní vybrat následující operace dále než jednu operaci za strojním/ručním dělením (případně operaci, kde se rozpadá panel). Pokud chcete DPS posunout dále, musíte nejdříve uložit změny, panel se rozpadne a následně znovu načíst DPS a posunout díl dále.

• Změna stavu dílu Výběrem stavu v poli Stav dílu dojde ke změně stavu dílu.

Změnu následující operace a změnu stavu dílu je možné provést současně. K zapsání změn do fronty dojde při stisknutí tlačítka Uložit změny.

Historie a fronta

Informace z webového formuláře Inventura jsou ukládány jako jednotlivé záznamy do databáze se stavem Čeká ve frontě nebo Beze změn. Webový pohled na tuto frontu zatím není implementován.

Služba SysAdmin

Virtuální pracoviště SysAdmin 2 (SYSADM2), které běží jako služba na aplikačním serveru, zpracovává jednotlivé záznamy z fronty. Po zpracování dílu změní stav příslušného záznamu ve frontě na Zpracováno. Log pracoviště je možné zobrazit přes web xTrace nebo z textového souboru na aplikačním serveru. **

Příklad

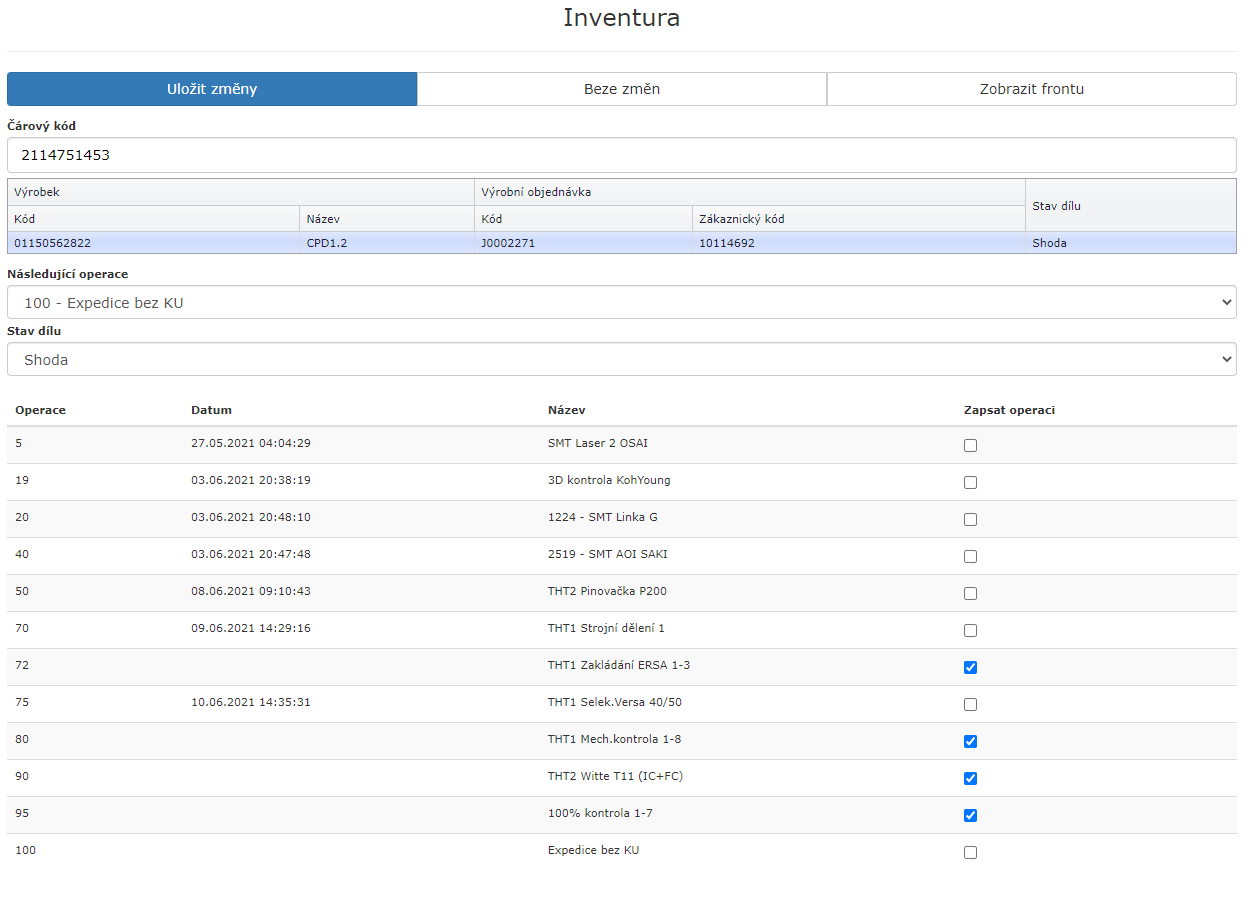

Díl 2114751453 posuneme na operaci 100. Při tomto posunu dojde k zapsání chybějících operací 72, 80, 90 a 95.

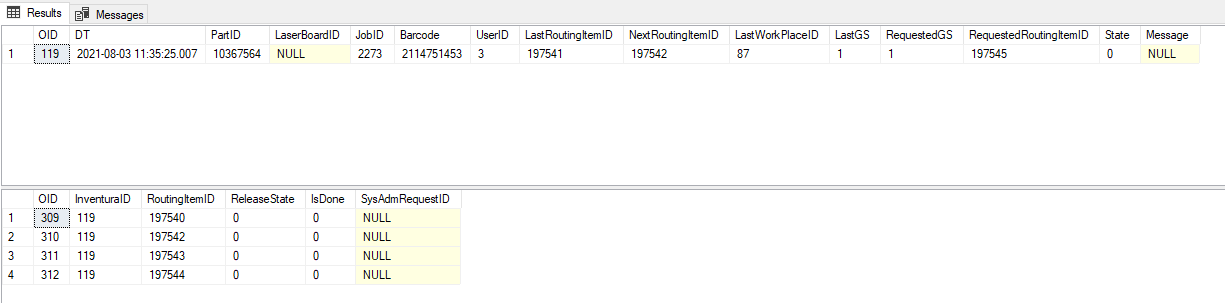

Do fronty se přidá nový záznam, který vidíme v tabulkách dbo.Inventura a dbo.Inventura_item

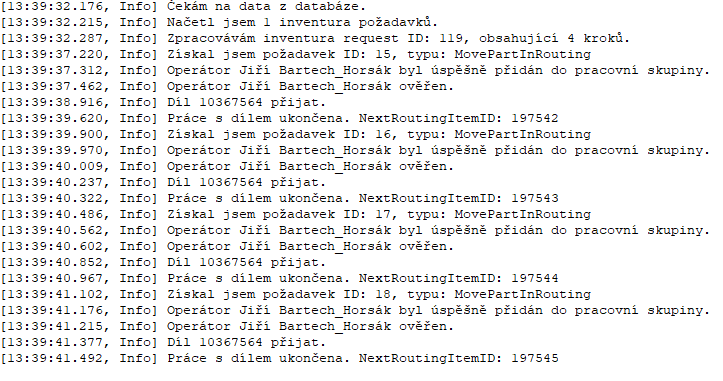

V logu pracoviště SysAdmin 2 jde vidět zpracování dílu a zapsání 4 vybraných operací.

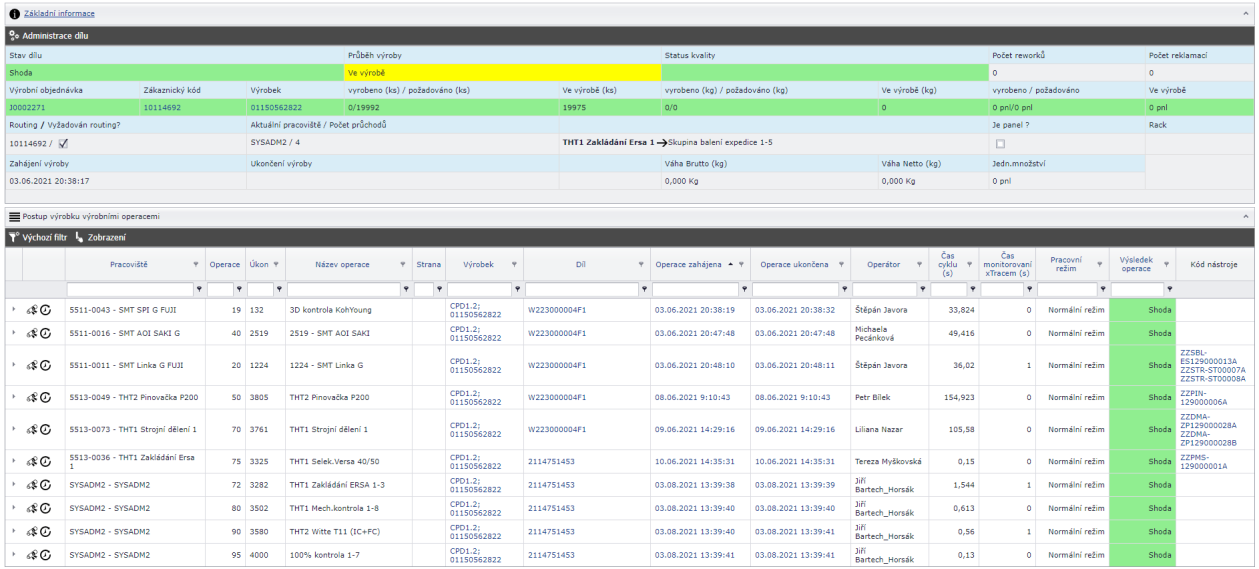

Když nyní otevřeme rodný list dílu, tak vidíme, že díl je ve stavu Shoda, následující operace je Expedice a v postupu výrobku výrobními operacemi jsou námi vybrané 4 operace provedené na pracovišti SYSADM2

Odvádění Inventury

Odvádění bylo při zavádění Inventury požadováno vypnout. Ze začátku se odváděla část provedené práce a později bylo odváděné ze služby SysAdmin2 a celé Inventury úspěšně zakázáno.

Později bylo požadováno odvádění opět povolit. Odvádění ze služby SysAdmin2 se podařilo znovu zprovoznit. Ovšem některé funkce, kdy systém dohledává předchozí milníkovou operaci dílu, pokud není operace na pracovišti určena, nejsou zapnuty z důvodu, že Inventura funguje jiním způsobem než ostatní standardní pracoviště.

Nyní se odvádí při provedení těchto operací na dílech:

• Odvádí se operace provedené na dílech, pokud bylo zaškrtnoto pole “Zapsat operaci”
• Odvede se operace provedená i jako retest (opakovaný průchod pracovištěm SysAdmin2 na stejné operaci), při zaškrtnutém poli “Zapsat operaci”
• Odvede se operace Scrap/NOK/OK jako operace reworku, pokud bylo zaškrtnuto pole “Zapsat operaci”

Pokud není zaškrtnuté pole “Zapsat operaci” u žádné operaci nebude taková operace odvedena a bude v historii operací, v rodném listu výrobku, zapsána bez vyplněné operace.

Důvodem je, že systém nemůže vědět, ke které operaci má danou požadovanou akci připsat (např. Převod dílu do Scrap bez zaškrtnutí pole “Zapsat operaci”).

Pro MES Admina

1. na aplikační server do složky určené složky pro služby, bude přidán nový instalační soubor pro služby SYSADM2
2. Nainstalujte prosím novou verzi služeb pro pracoviště SYSADM2
3. zkontrolujte nastavení pracoviště SYSADM2 , historii pracoviště (log), zda služba naběhla v pořádku tzn. čeká na data z databáze.

4. Odblokování dílů, blokovány kontrolním opatřením přes xTraceStudio, tak aby modul SYSADMIN MODERATOR měl hodnotu parametru WorkWithControlPlan nastavenou na hodnotu True – když je hodnota na True, při posunu dílů, které jsou blokovány kontrolním opatřením např. NG po AOI, tak posunem takovýchto dílů přes Inventuru, dojde k jejich odblokování.

   4. otestujte na webovém rozhraní Inventuru
